Bory Home 4A

Miesto stavby : Bratislava, Bory - 4.etapa bytových domov
Zastavaná plocha : 6 objektov (A1, A2, A3, A4 - 5410 m2, B1 - 1260 m2, B2 - 1260 m2)
Počet podlaží : 5-6 NP + 1 PP

Autor arch. riešenia : Superatelier s.r.o.

Konštrukčný systém

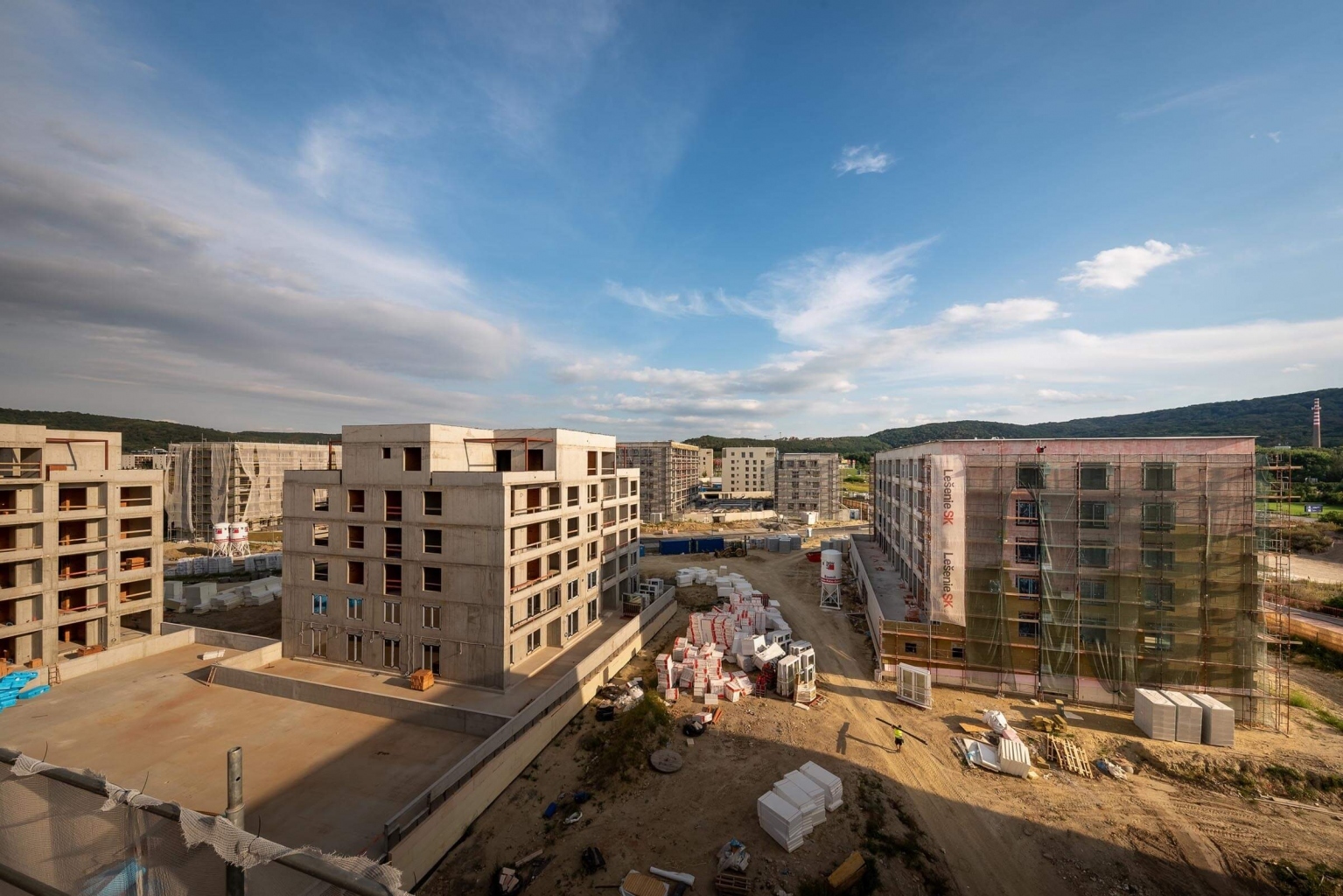

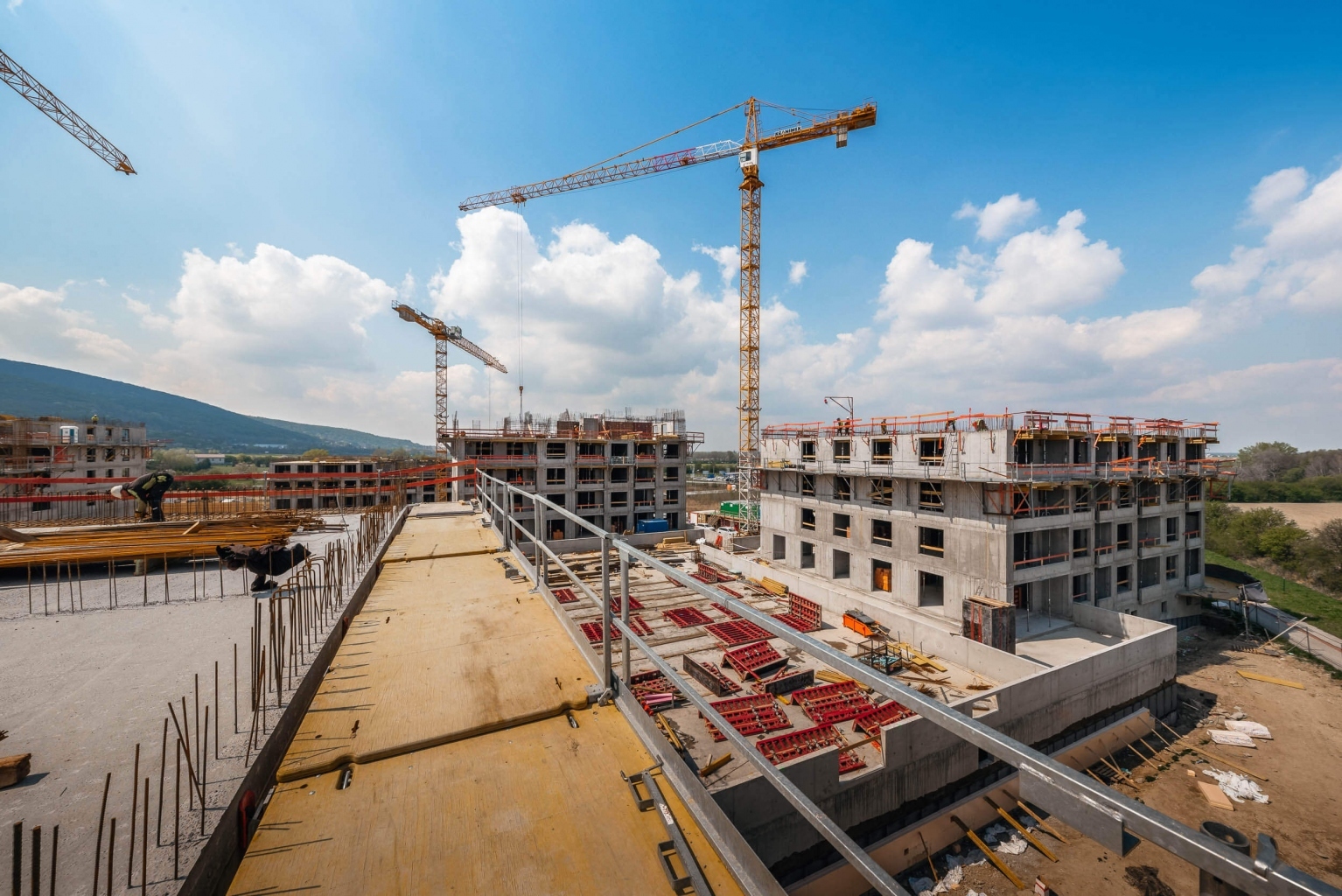

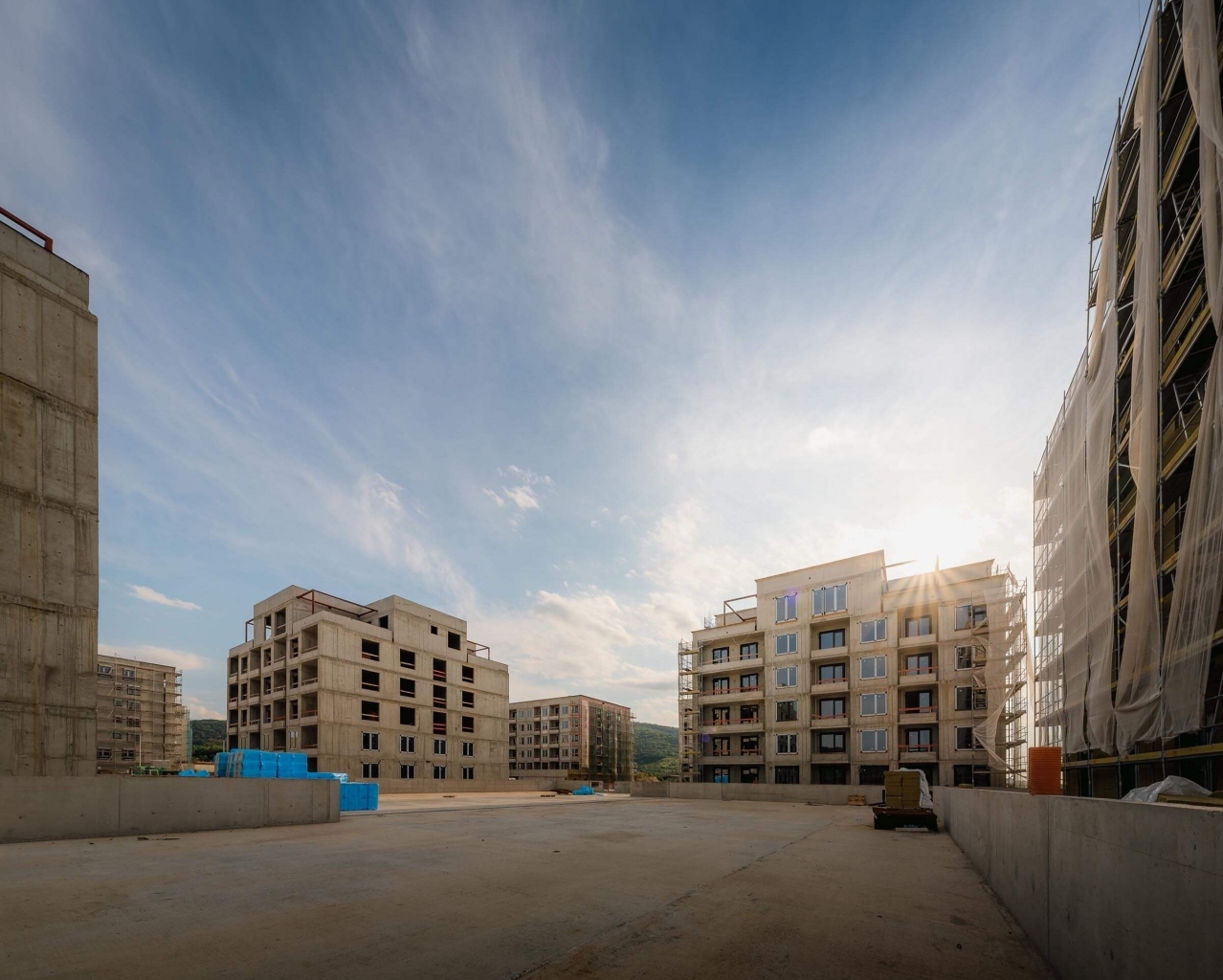

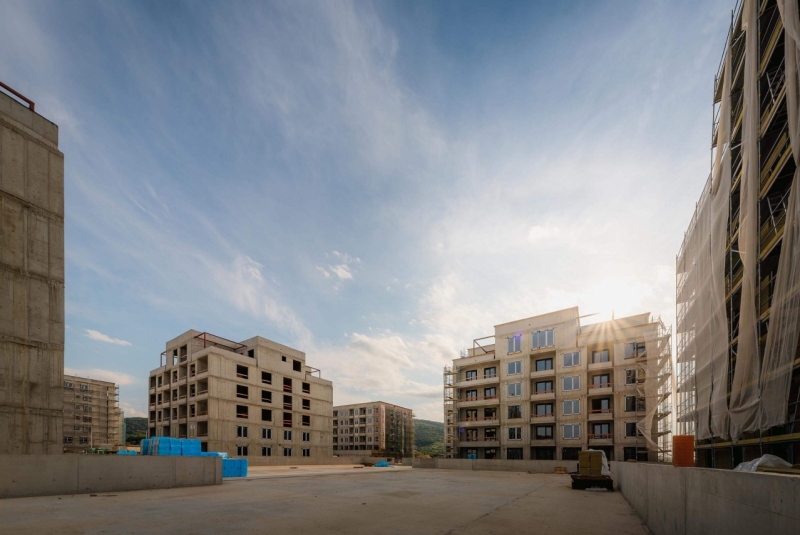

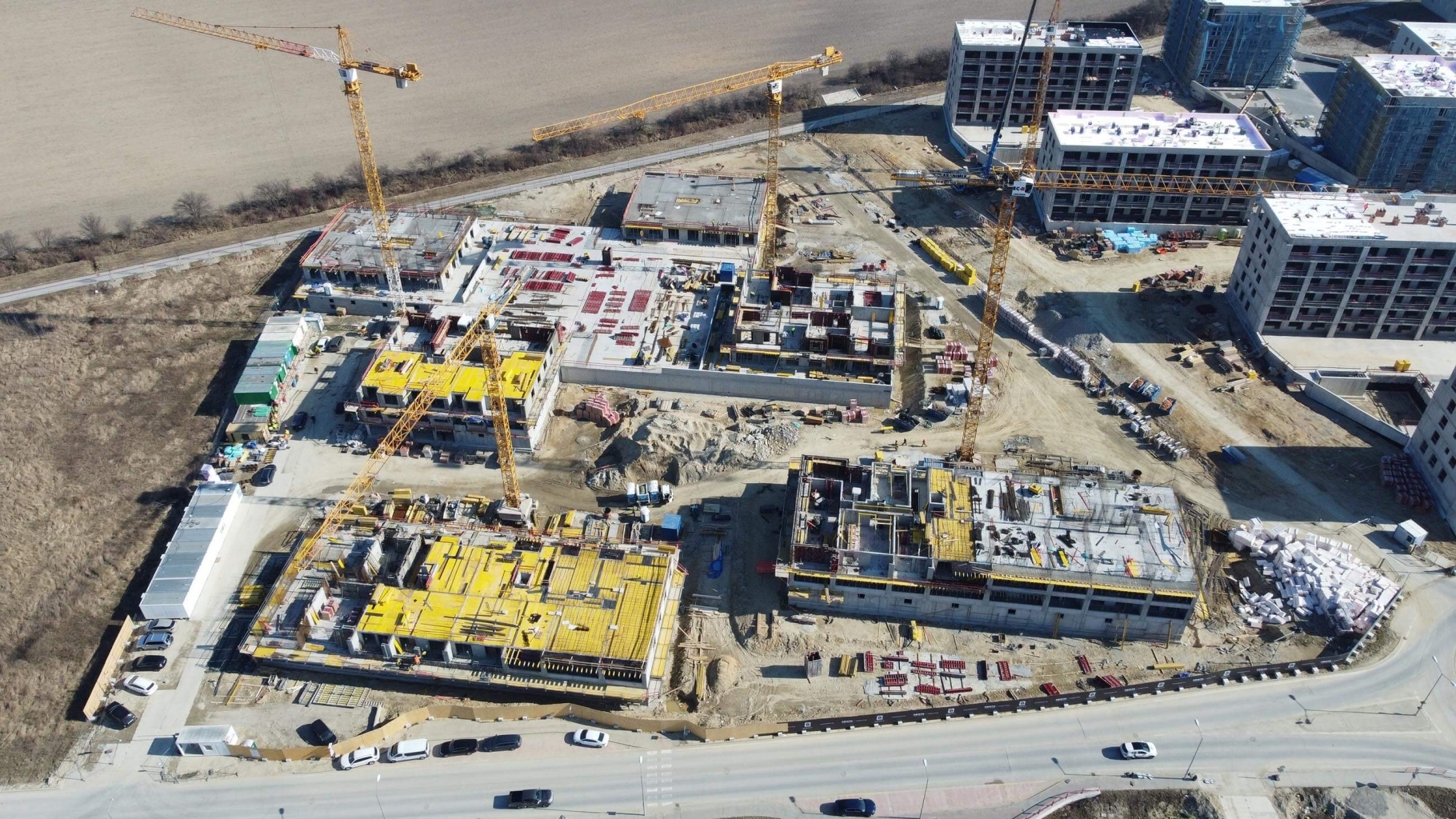

Obytný súbor BH4A tvorí ďalšiu etapu výstavby rezidenčných bytových domov v lokalite Bory v SZ časti Bratislavy. Je tvorený celkovo 6 bytovými domami A2-A4, B1 a B2. Domy A majú spoločnú podnož vo forme jednopodlažnej polozapustenej garáže, nad ktorou sú štyri identické šesťpodlažné hmoty obytných podlaží. Ich pôdorys od úrovne 1.NP je obdĺžnikový s rozmermi 23,06 x 27,80 m. Priestor nad stropmi podnože medzi domami je vyčlenený na park a relax s hrubou vegetačnou strechou. Parkovací suterén je rozdelený dilatáciou na dve časti.

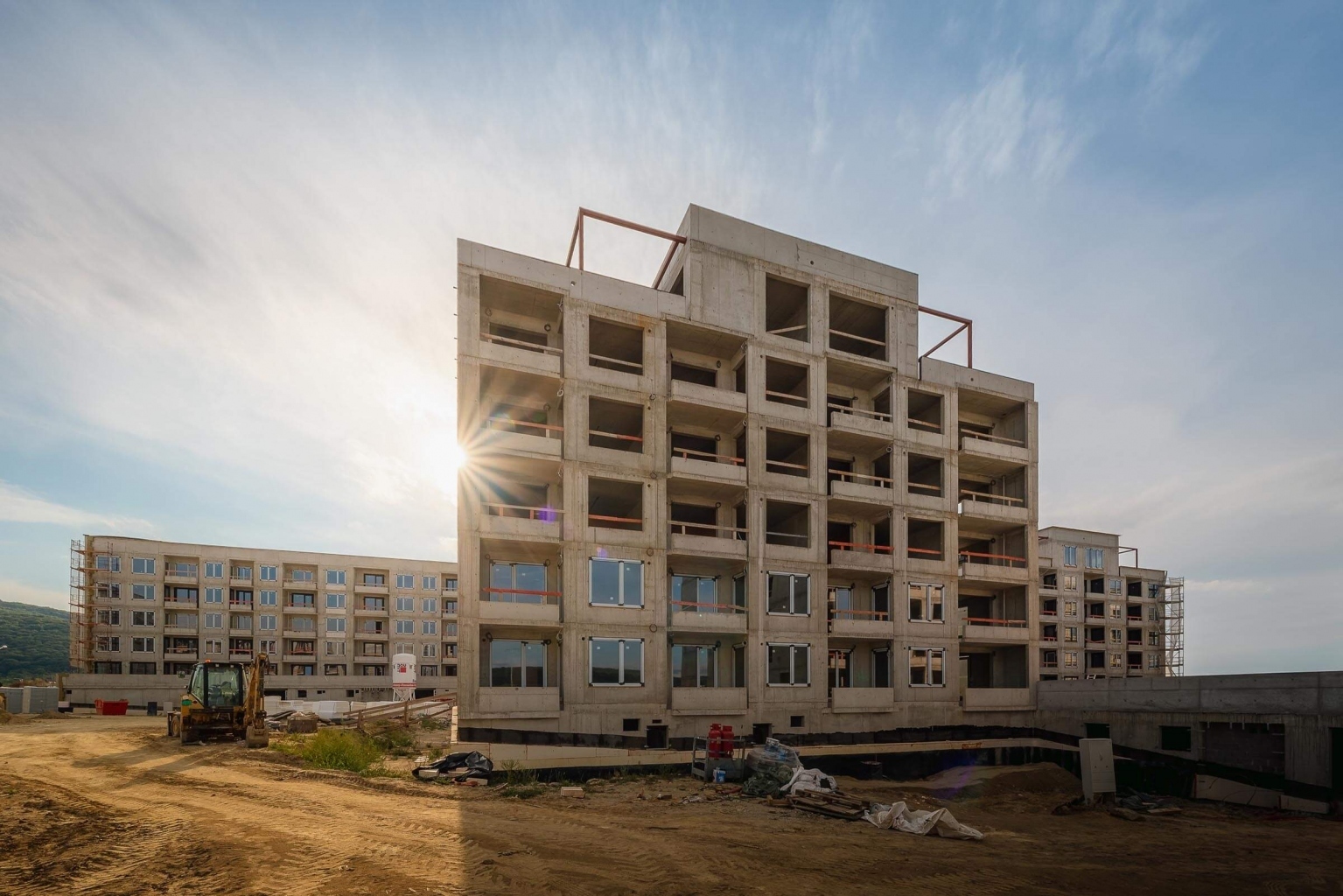

Objekty B1 a B2 sú samostatne stojace domy s rovnakým obdĺžnikovým pôdorysom 52,40 x 24,05 m v úrovni 1.PP, pričom od 1.NP nahor sú v priečnom smere zúžené na šírku 19,905 m (rozmery bez zateplenia). Rozdiel medzi B1 a B2 je v tom, že dom B1 má 5 nadzemných podlaží a B2 ich má šesť. Oba domy sú výškovo situované na násype.

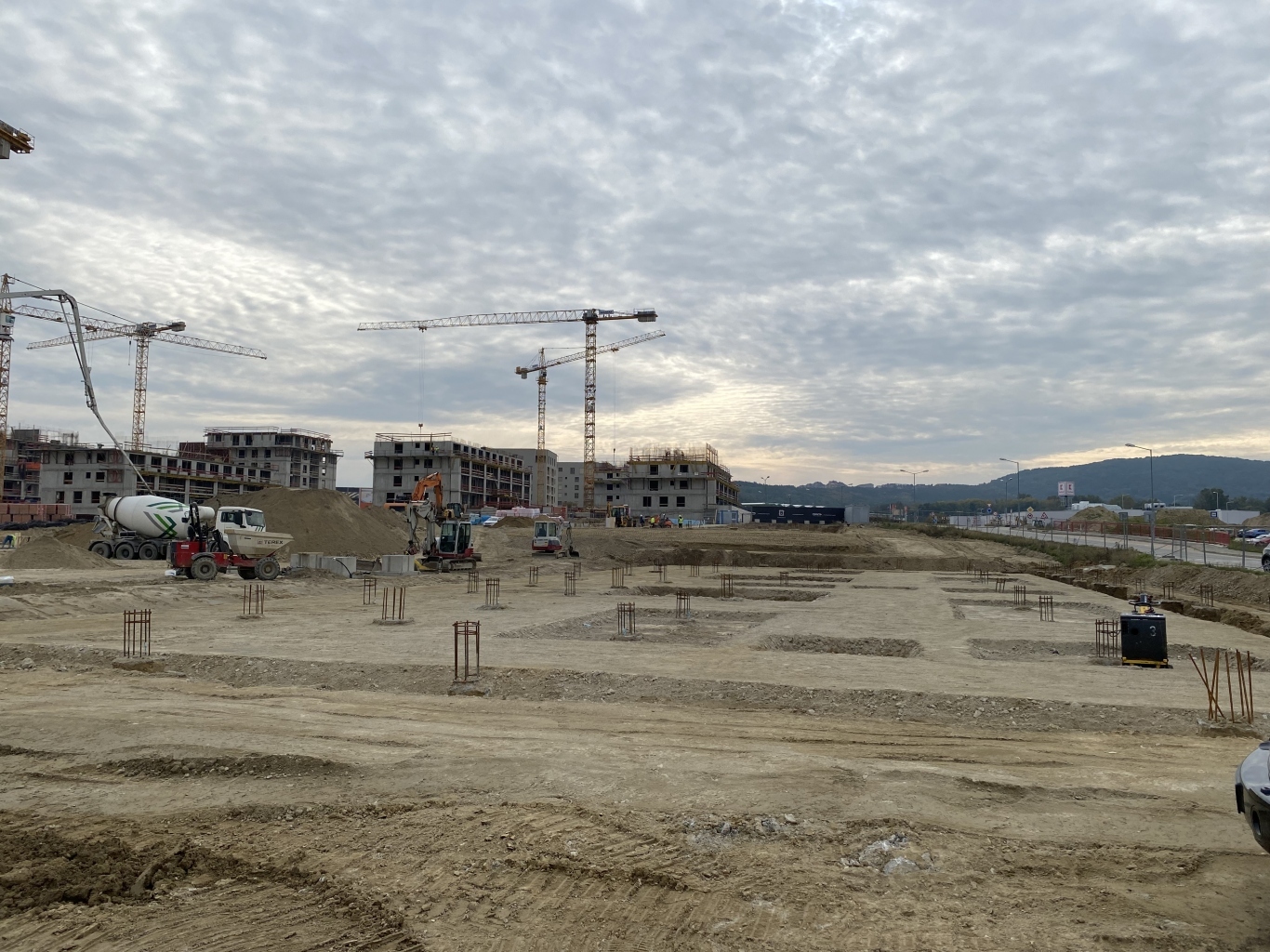

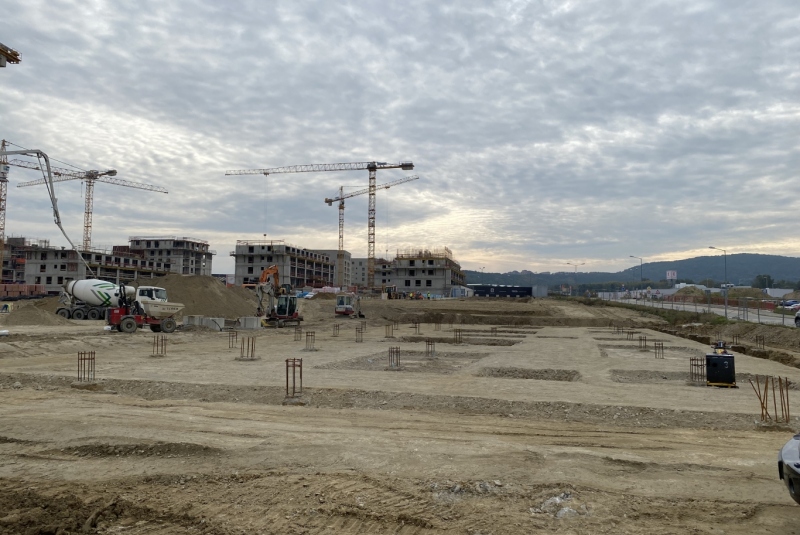

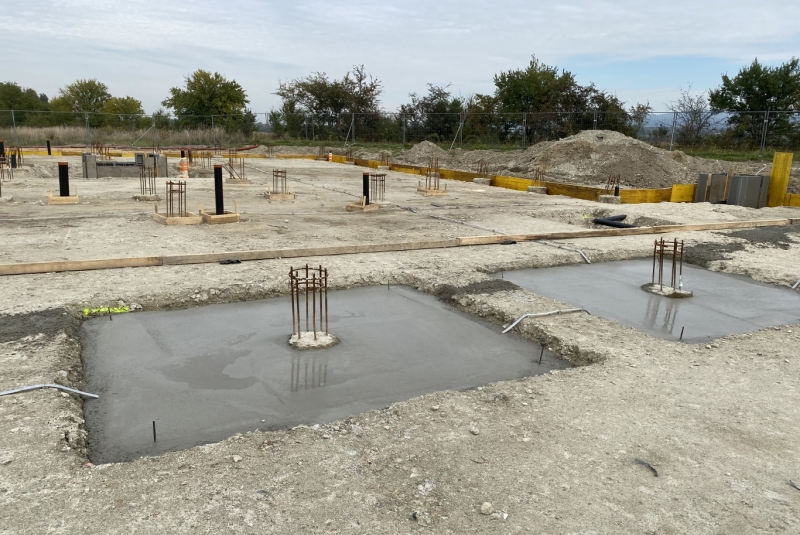

Podložie v priestore domov je pomerne homogénne. Pod povrchovými vrstvami ornice, resp. navážky sa nachádza prakticky v celom území silný horizont, tvorený pieskom ílovitým triedy S5. Založenie objektov je riešené vo forme základových dosiek so spádovanou hornou hranou. Ich hrúbka je 300-380 mm, pričom pod domami sú dosky podopierané sústavou pilót. Časti pod jednopodlažnou podnožou mimo obytných domov sú bez pilót. Lokálne pod stĺpmi sú základové dosky zosilnené.

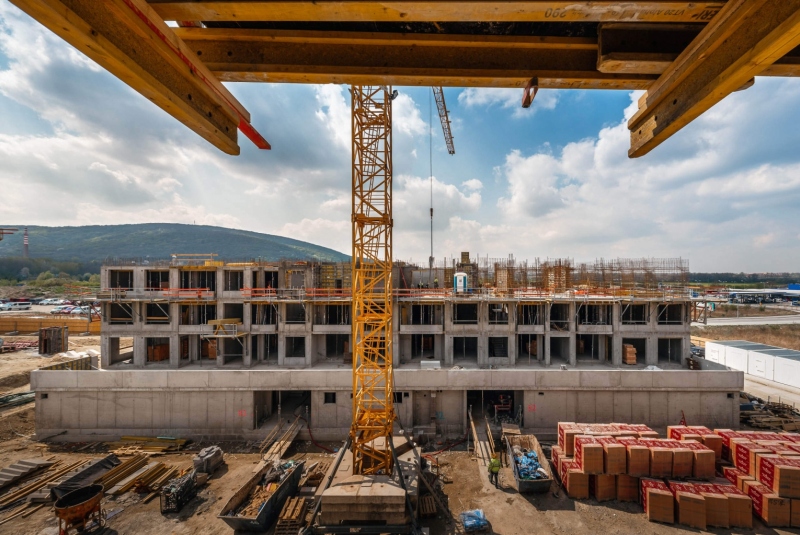

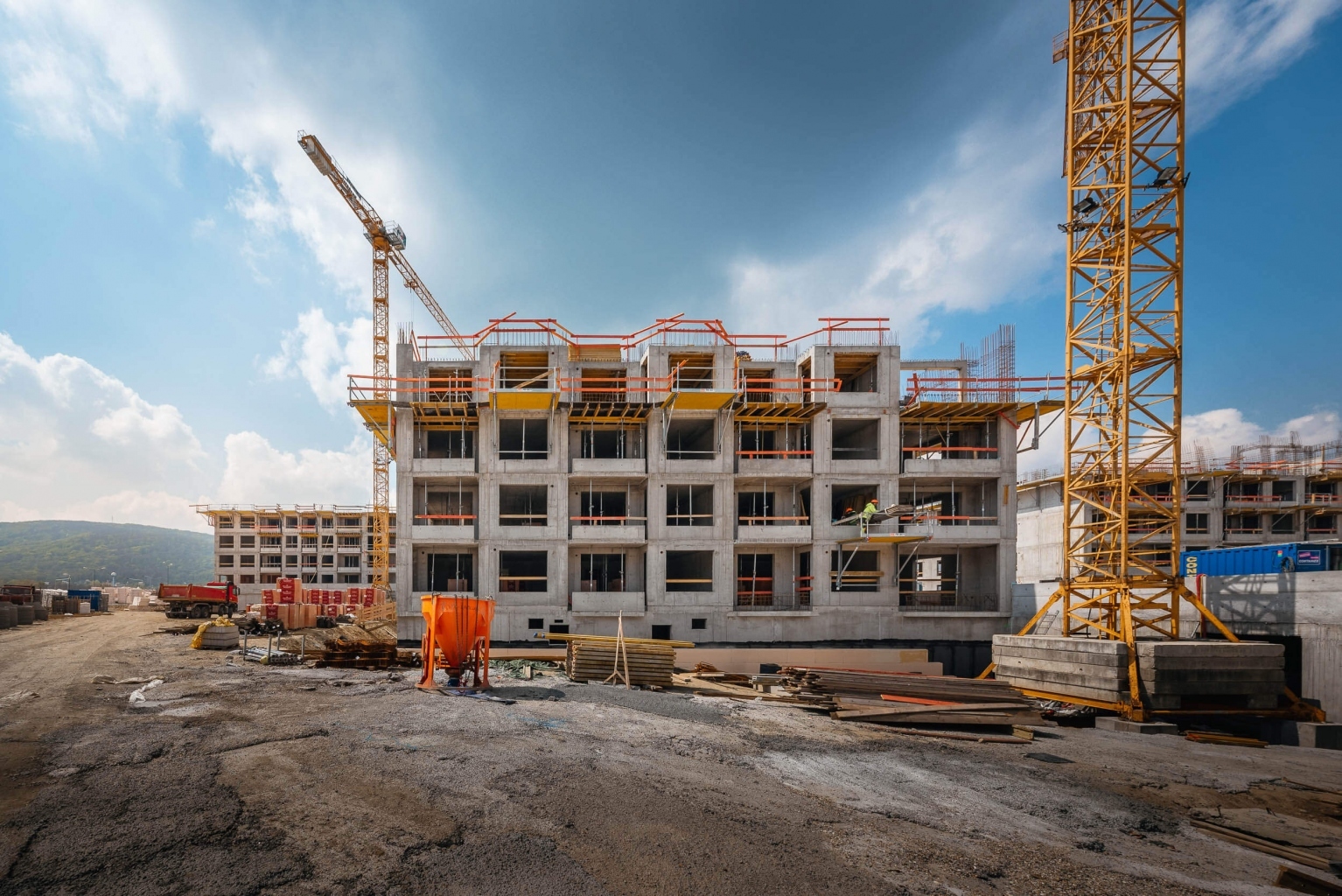

Zvislý nosný systém je v suterénoch tvorený kombináciou monolitických stĺpov a stien. V nadzemných podlažiach ide iba o stenový systém. Obvodové steny suterénov a vnútorné steny 1.NP (v domoch A) majú hrúbku 250 mm, vo vyšších podlažiach je to 200 mm, resp. 220 mm medzi bytmi. Na 1.PP prevažujú monolitické stĺpy rôznych prierezov.

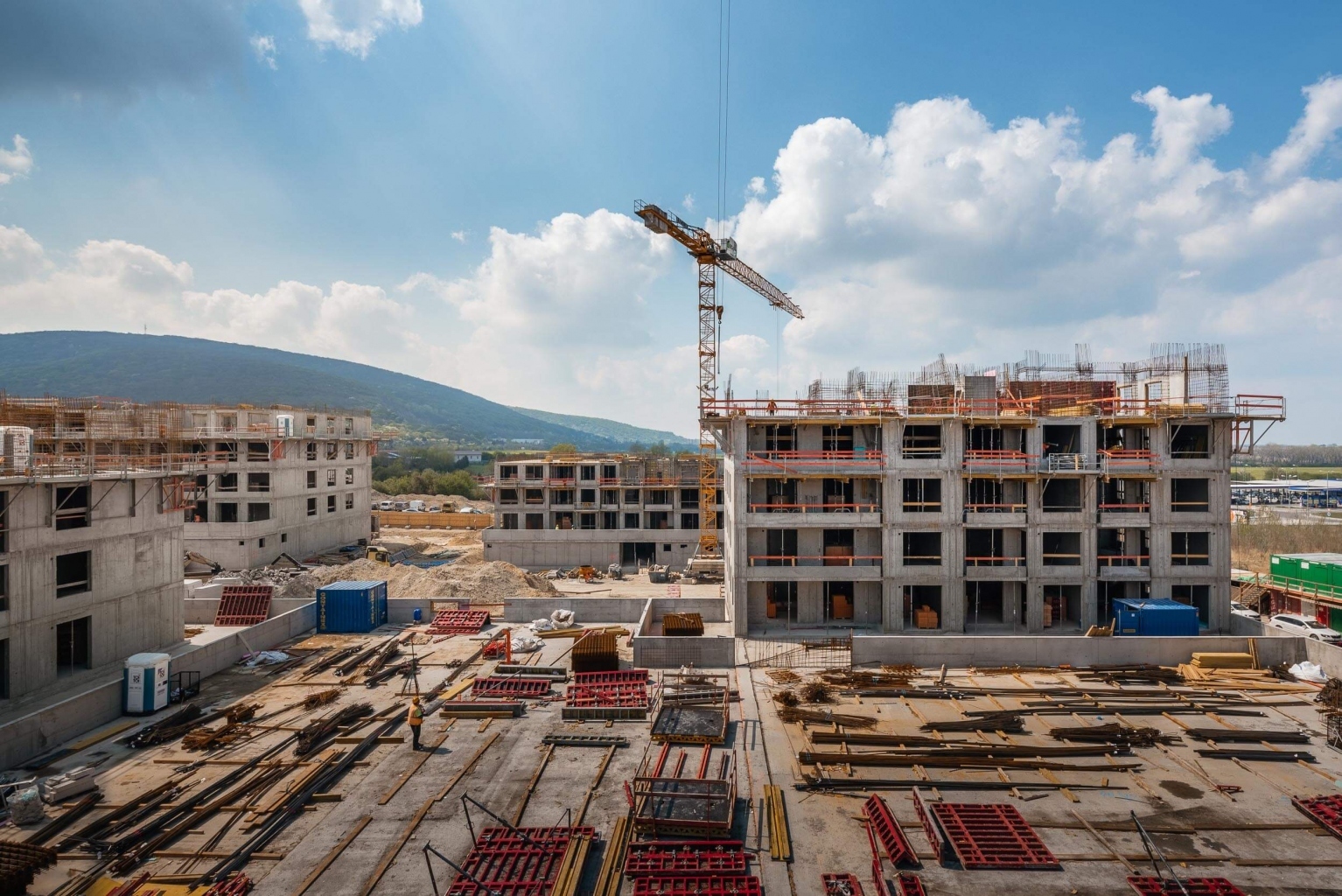

Stropné konštrukcie sú prakticky vo všetkých podlažiach realizované ako spojité monolitické dosky. V domoch A nad 1.PP majú hrúbku 220 mm (pod obytnými domami) alebo 280 mm, resp. lokálne 350 mm (pod vegetačnou strechou). V nadzemných podlažiach sú hrúbky stropných dosiek 220 mm. V domoch B sú hrúbky dosiek 220 mm (nad 1.PP) a 200 mm (vo vyšších podlažiach).

Schodiská sú v domoch A vždy dvojramenné s medzipodestami v tvare L. V domoch B ide o priamočiare dvakrát zalomené dosky s medzipodestou. Všetky sú riešené ako prefabrikované, oddilatované od okolitých konštrukcií pomocou tlmiacich zabudovaných prvkov Schoeck Tronsole. Ich hrúbka je 150-220 mm. Výťahové šachty sú tvorené stenami hrúbky 200 mm.
