Kultúrne centrum

Miesto stavby : Bratislava, Stromová č.18
Zastavaná plocha : 310 m2
Počet podlaží : 3 NP + 1PP

Autor arch. riešenia : Ing.arch. Katarína Šináková

Konštrukčný systém

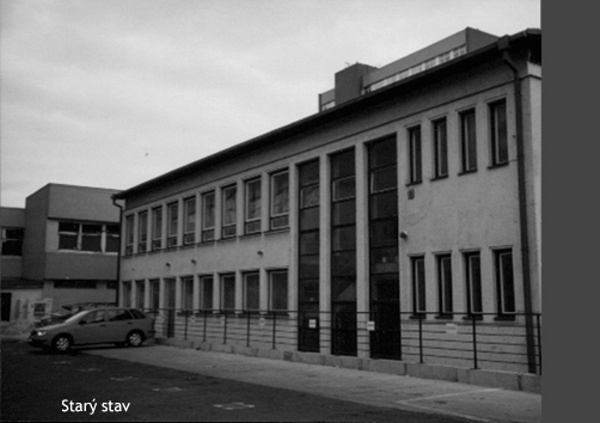

Pôvodný objekt Obvodného kultúrneho strediska na Kramároch bol postavený v šesťdesiatych rokoch ako dvojpodlažná, podpivničená budova s obdĺžnikovým pôdorysom. Pri jeho komplexnej prestavbe a modernizácii sa pôdorys zväčšil pristavaním bočnej časti 3,5x10,44 m, realizáciou nového stropu nad 2.NP, nadstavbou 3.NP a novými komunikáciami (vstupné schodisko, rampa, požiarne schodisko). Objekt je situovaný v záreze do svahovitého terénu.

Nové základové konštrukcie prístavby sú tvorené pásmi šírky 600 mm, ich výška je 2 m, pretože to je hĺbka skalného podložia, v ktorom bola založená už pôvodná časť objektu. V rámci prístavby je situovaná aj nová výťahová šachta, ktorá je založená na doske hrúbky 250 mm, lemovanej pásmi. Pod stĺpmi zadného požiarneho schodiska boli navrhnuté krátke veľkopriemerové pilóty.

Zvislý nosný systém je kombinovaný. Pôvodné steny a medziokenné piliere sú čiastočne betónové a čiastočne murované. Nové steny sú riešené ako murované z tehál Porotherm hrúbky 380 mm. Obvodové steny sa dodatočne zatepľovali. V rohu novej prístavby je na 1.-3.NP kruhový monolitický stĺp s priemerom 400 mm. Výťahová šachta je monolitická s hrúbkou stien 150 mm.

Pôvodné stropy nad 1.PP a 1.NP sú polomontované z prefabrikovaných nosníkov, kladených v osovej vzdialenosti 600 mm a tufobetónových vložiek. Hrúbka stropu je 300 mm. Nové vodorovné konštrukcie prístavby a dopĺňaných stropov v 1.NP sú tvorené monolitickými doskami hrúbky 150 mm. Po rozobratí pôvodných drevených väzníkov nad 2.NP sa tu realizovali nové polomontované stropy Porotherm hrúbky 210 mm.

Nad 3.NP sú hlavnými nosnými prvkami oceľové priehradové väzníky s rozponom 9,71 m a vyložením do ulice 2,03 m. Osadené sú v osových vzdialenostiach 3,6 m na predsadené oceľové stĺpy z uzavretých profilov 160x160x10 mm. Na ich hornú pásnicu je uložená plechodoska hrúbky 150 mm, zospodu je podhľad.

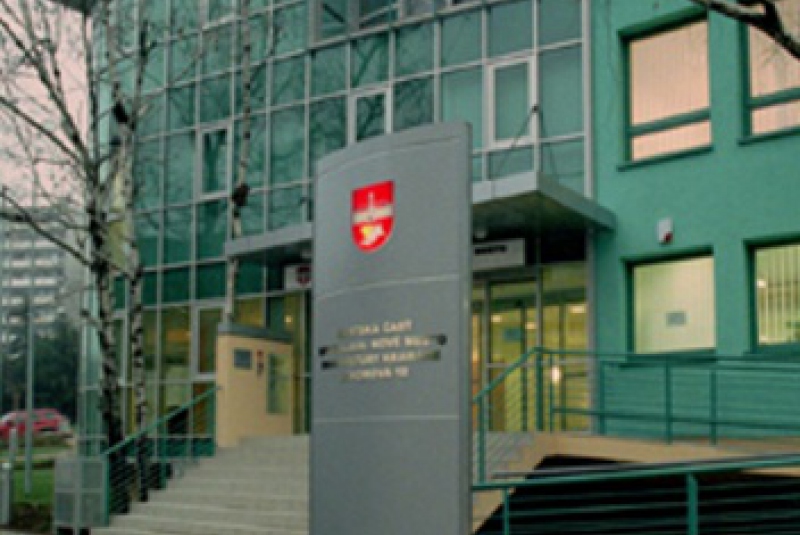

Úplne nové sú komunikácie. Okrem novej výťahovej šachty sa realizovalo nové vstupné schodisko, nové vnútorné schodisko a zadné požiarne schodisko. Pred objektom je rampa pre imobilných. Okrem požiarneho schodiska sú všetky spomínané komunikačné cesty riešené vo forme monolitických dosiek. Ich kotvenie do pôvodných betónových konštrukcií bolo zabezpečené technológiou dodatočného vlepovania výstuže Hilti HIT HY150. Požiarne schodisko je oceľové s pororoštovými stupňami. Priestorová konštrukcia spočíva na dvojici stĺpov z uzavretého profilu 160x160x5 mm a je prikotvená k zadnej fasáde.

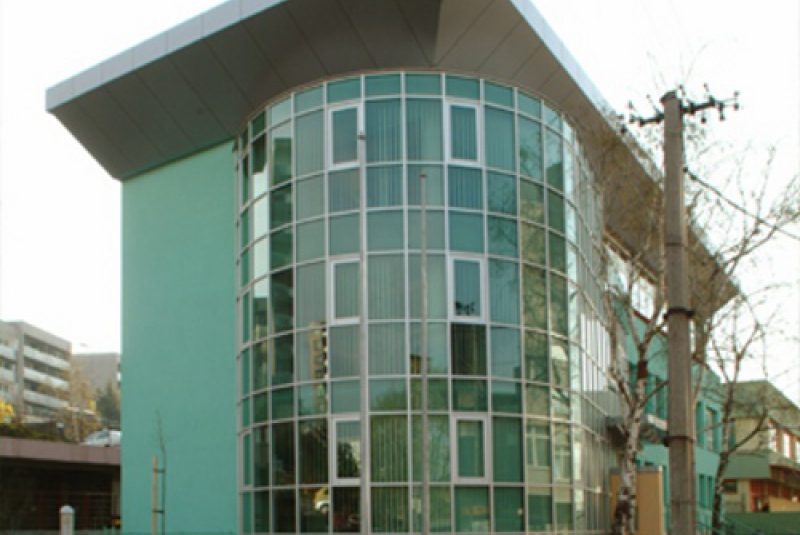

Dominantou objektu je zaoblené presklené nárožie s výraznou markízou po obvode strechy, ktorá je pokrytá Alucobondom. Nárožie je fixované ku konzolovým zakriveným doskám v každom podlaží.
