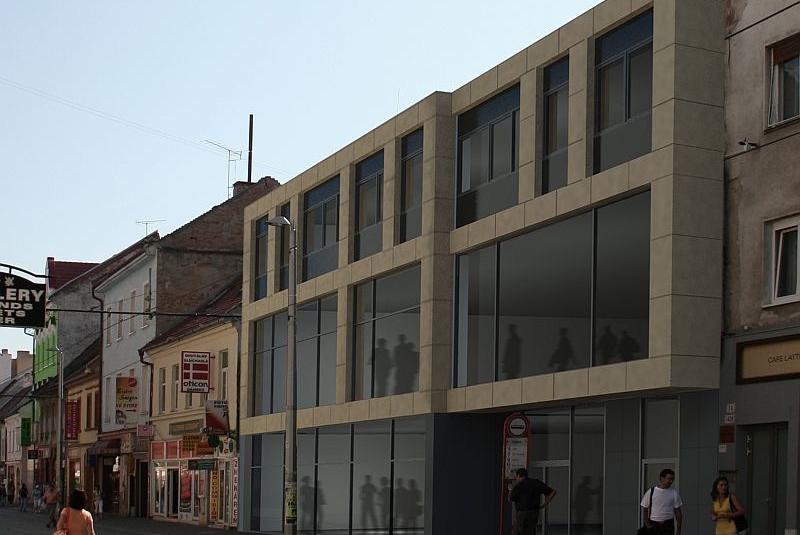

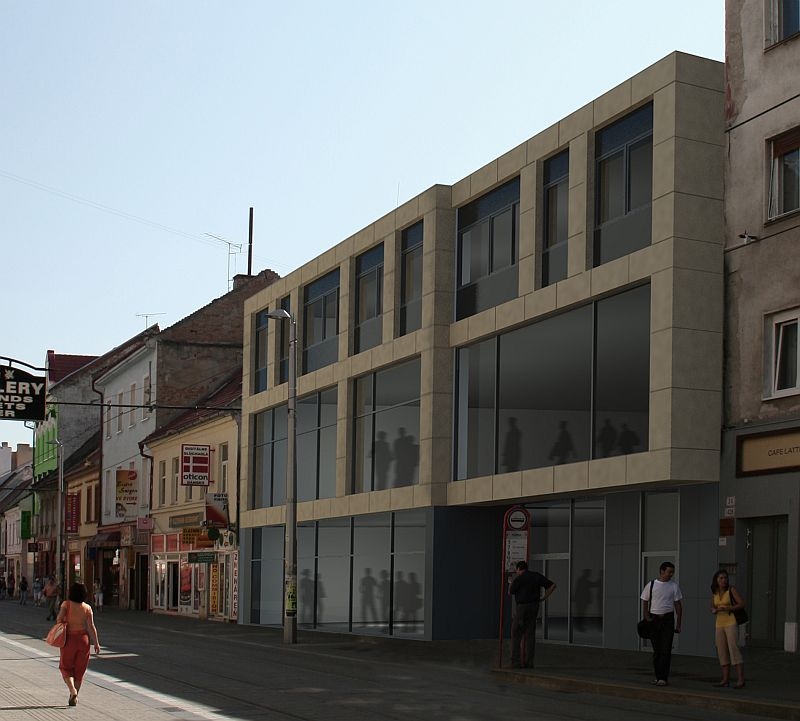

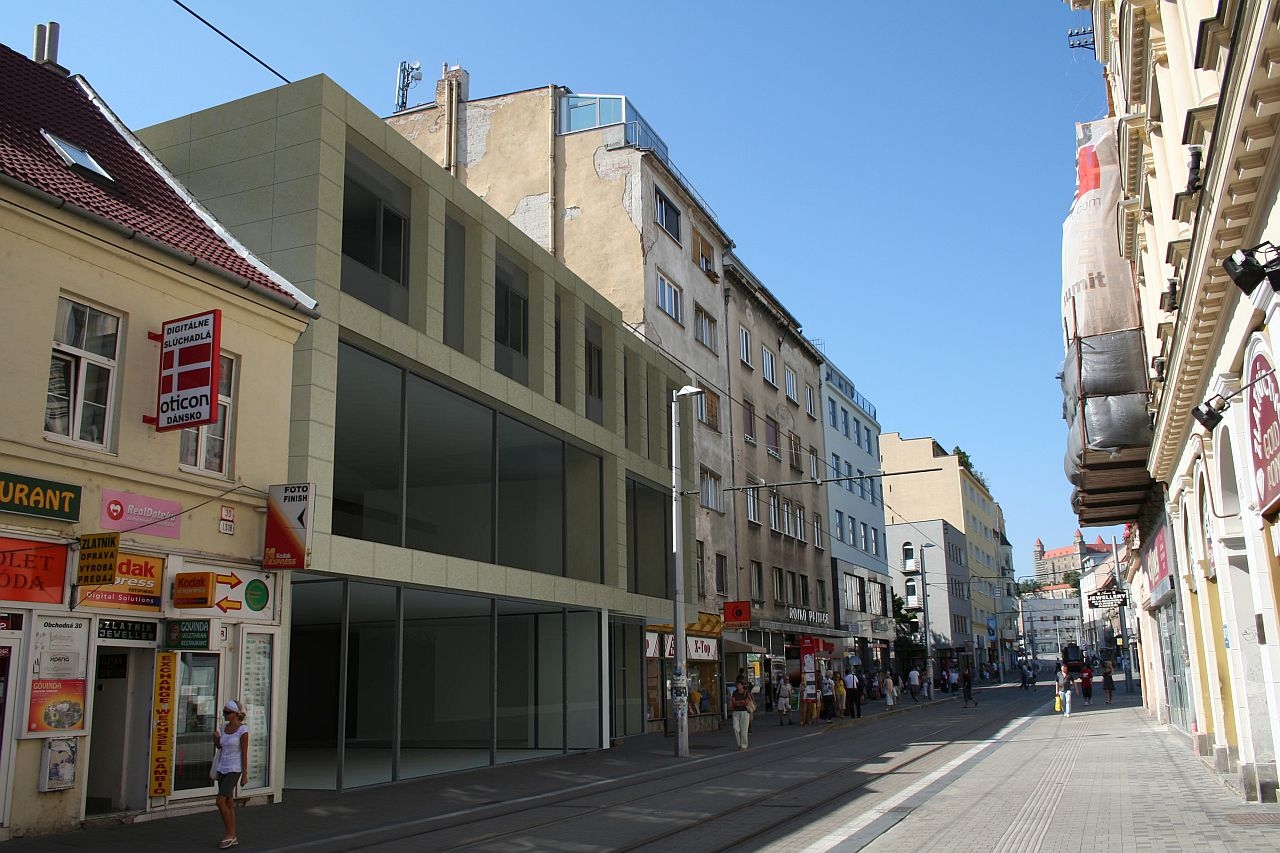

Miesto stavby : Bratislava, Obchodná č.26-28 Zastavaná plocha : 828 m2 Počet podlaží : 3 NP + 1 PP
Autori ach. riešenia : Ing.arch. Daniel Priehoda a Ing.arch. Juraj Sumbal
Konštrukčný systém
Objekt je navrhnutý na pôdoryse pôvodných dvoch vinohradníckych domov s pivnicami z 19. storočia. Ich technický stav bol na viacerých miestach havarijný a preto boli asanované. Nový objekt vypĺňa prakticky celú vzniknutú preluku. Čast jedného suterénu sa zruší a zasype, zvyšné dve časti suterénov sú prepojené novou chodbou. Najvyššie 3.NP je pôdorysne zmenšené do tvaru písmena L, nad 2.NP sa tým vytvoria veľké svetlíky v rámci plochej strechy.

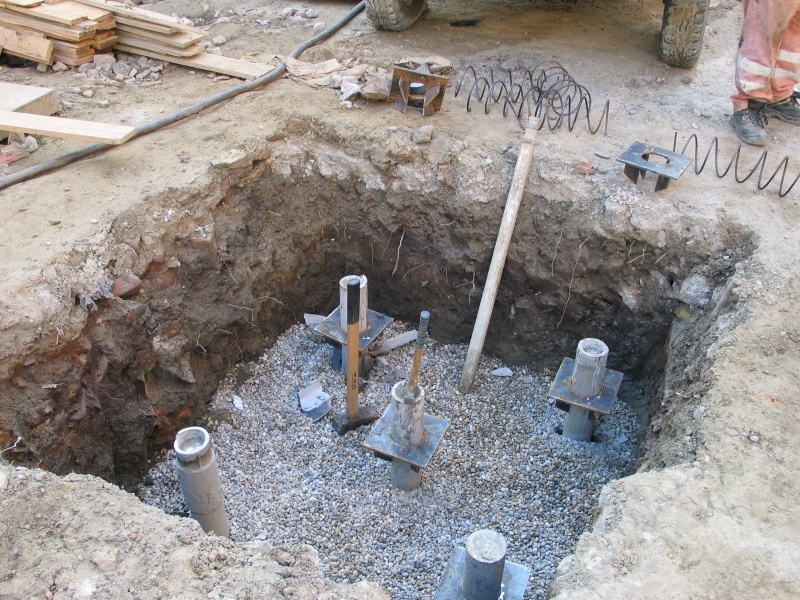

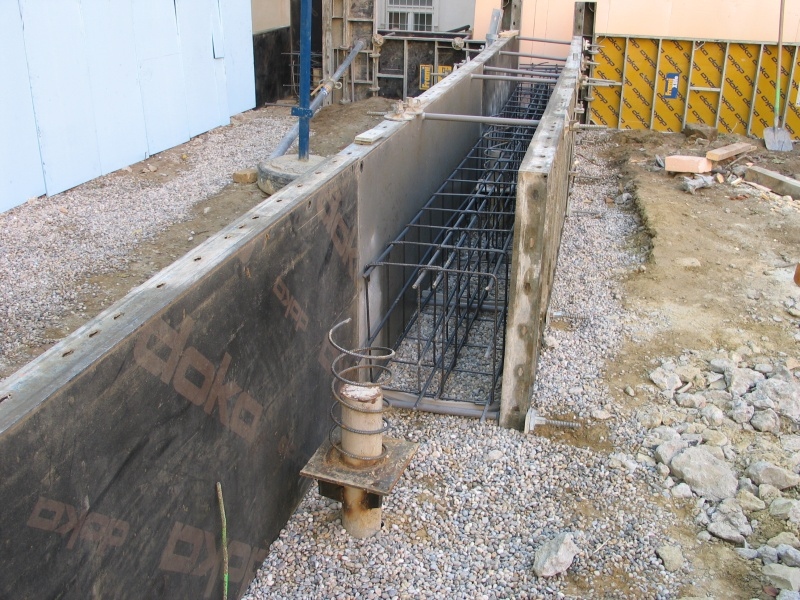

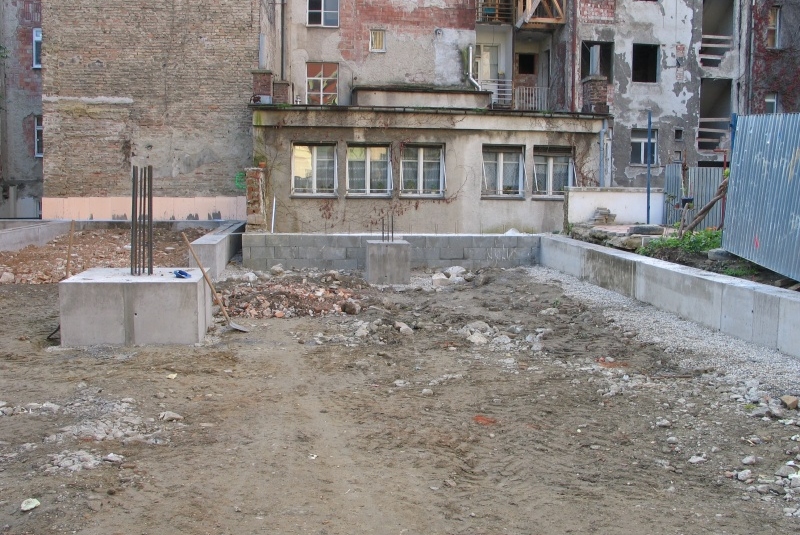

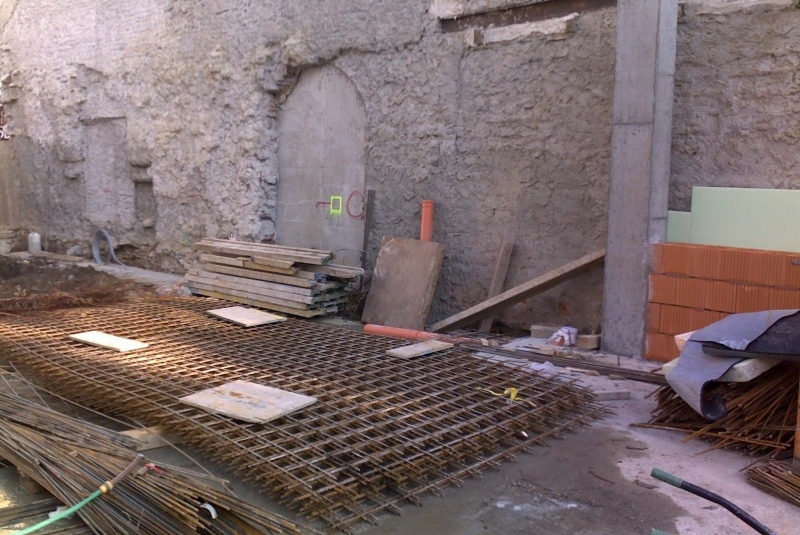

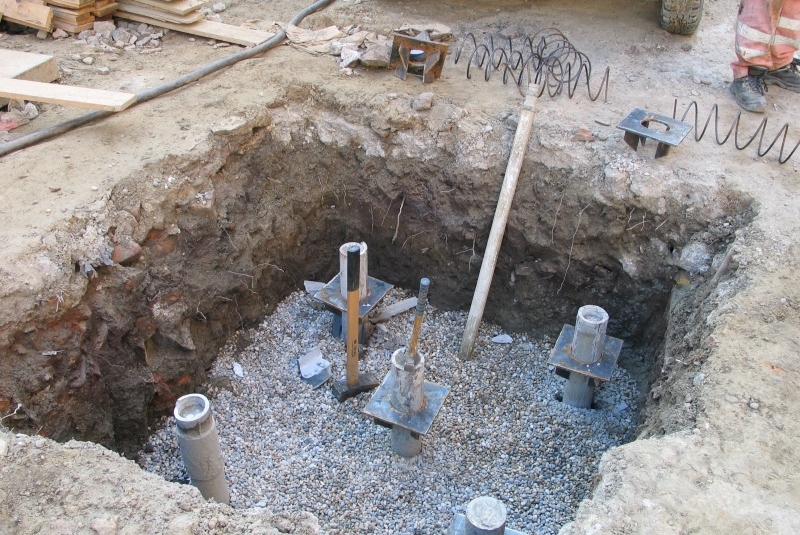

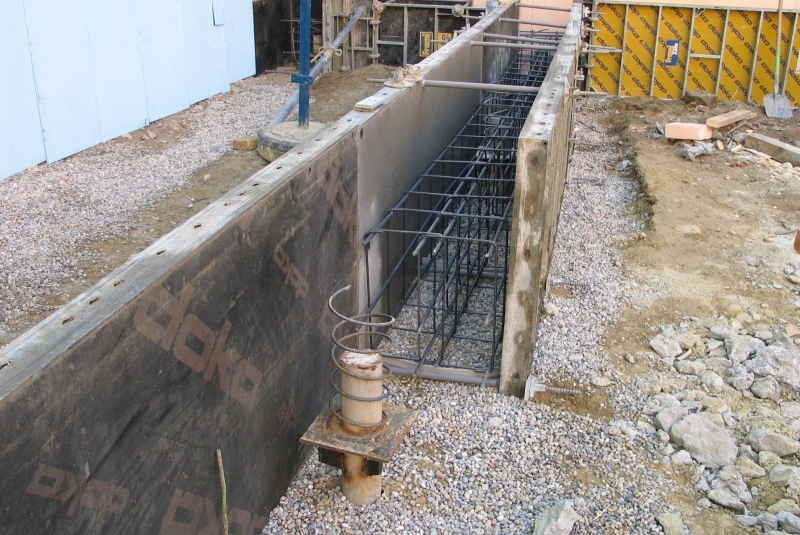

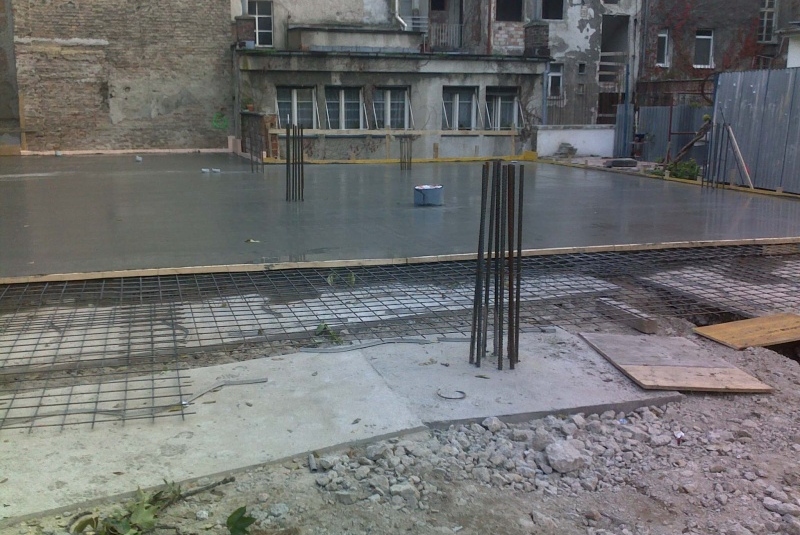

Zakladanie bolo v úrovni suterénu riešené vo forme základovej dosky hrúbky 300 mm, ktorá sa spolu s novými suterénnymi stenami hrúbky 250 mm a 300 mm realizuje z vodotesného betónu. V úrovni podlahy 1.NP mimo suterénov je situovaná ďalšia základová doska hrúbky 200 mm, ktorá sa po obvode uloží na monolitické základové pásy, v miestach vnútorných stĺpov na pätky. Tieto základové konštrukcie sú podopierané systémom mikropilót, nakoľko podložie je tvorené málo únosnými vrstvami navážok a stlačiteľných zemín. Mikropilóty zasahujú do vrstvy únosných štrkov.

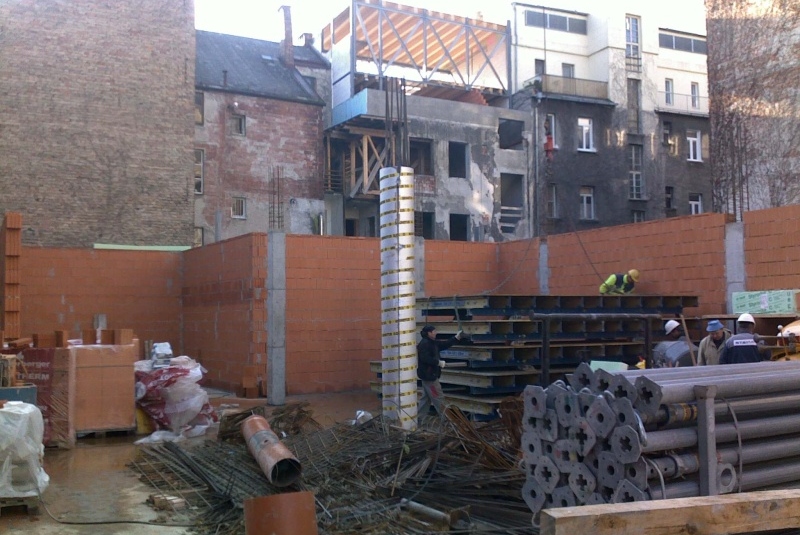

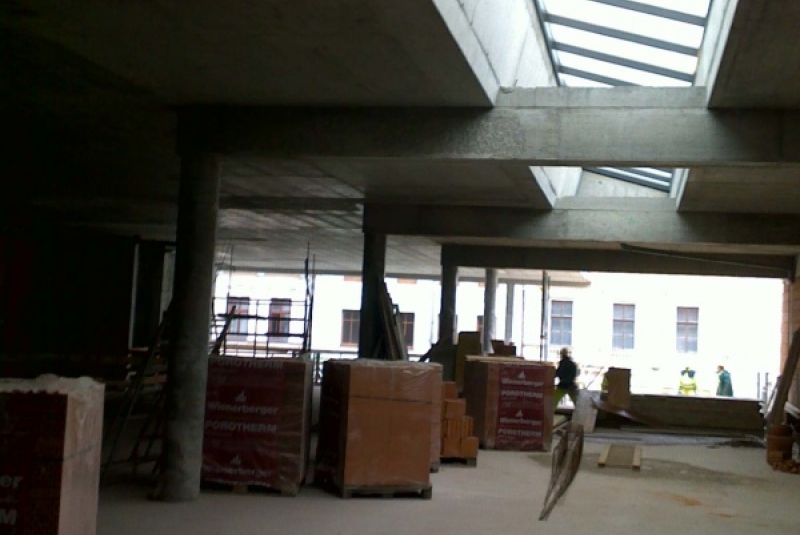

Obvodové murované steny sú doplnené vnútornými kruhovými stĺpmi s priemerom 500 mm na 1.NP a 400 mm na 2.NP. Monolitické steny hrúbky 250 mm sú okolo komunikačného jadra a na 3.NP tvoria medzibytové priečky, podopierané čiastočne stĺpmi v nižších podlažiach. Tu vytvárajú krabicový systém spolu s doskami.

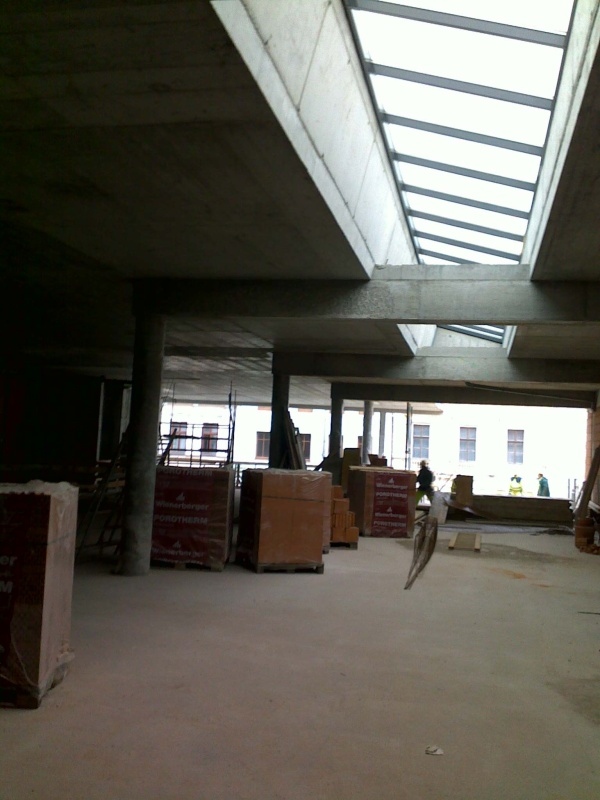

Všetky stropy sú riešené ako monolitické. Nad 1.NP má doska z betónu C30/37 hrúbku 300 mm, nakoľko rozpon medzi stĺpmi a stenami dosahuje 7,8 m a v mieste eskalátorov je v strope otvor veľkosti 10,7x4,5 m. Dosky vo vyšších podlažiach sú z betónu C25/30 a majú hrúbku 220 mm. V rámci stropu nad 2.NP sú doplnené viaceré prievlaky kvôli ustúpenému 3.NP a veľkým svetlíkom. Schodiská sú riešené ako dvojramenné s medzipodestami, v rámci 1.NP ako trojramenné. Hrúbka ramien a medzipodest je 150 mm, medzipodesty sú previazané so stenami pomocou vylamovacích dielcov.
