Miesto stavby : Bratislava, Jaskový Rad Zastavaná plocha : 713 m2 Počet podlaží : 2 NP + 2 PP
Konštrukčný systém a jeho optimalizácia
V svahovitom teréne bola pôvodne iným projektantom navrhnutá malobytovka, ktorej ekonomické zhodnotenie nebolo vyhovujúce pre investora. Naša firma bola oslovená s požiadavkou optimalizovať nosný systém tak, aby bol úspornejší pri zachovaní všetkých kvalitatívnych a dispozičných parametrov. Vzhľadom na sklon terénu bola základová škára situovaná v dvoch výškových úrovniach, ktoré sú prepojené rampou, resp. jednou medziúrovňou. Podložie tvorí pomerne zdravá skalná hornina.
Namiesto pôvodnej základovej dosky hrúbky 400 mm z vodotesného betónu s pevnosťou C30/37 sme navrhli dosku hrúbky 300 mm z konštrukčného betónu C25/30. Stupeň vystuženia dosky sme pritom znížili. Hydroizolácie objektu boli riešené klasickým spôsobom fóliami.

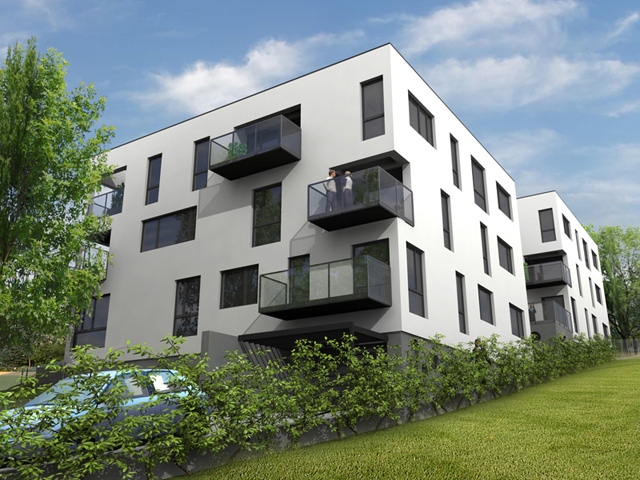

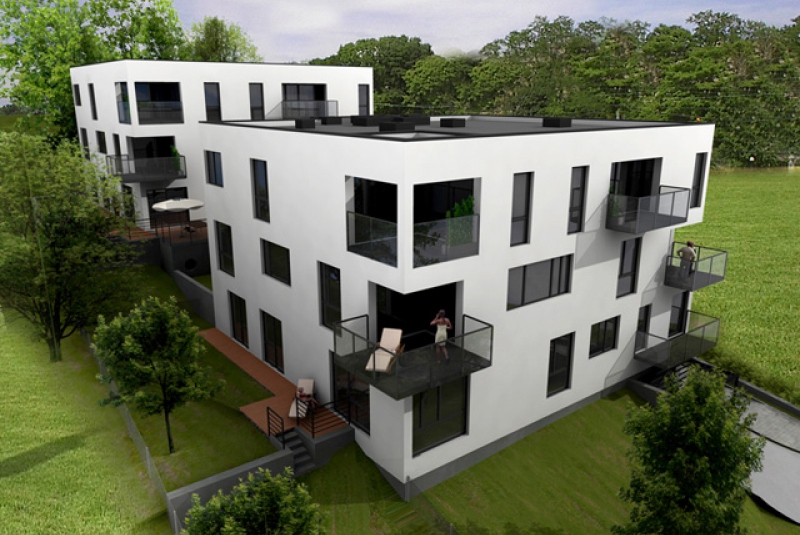

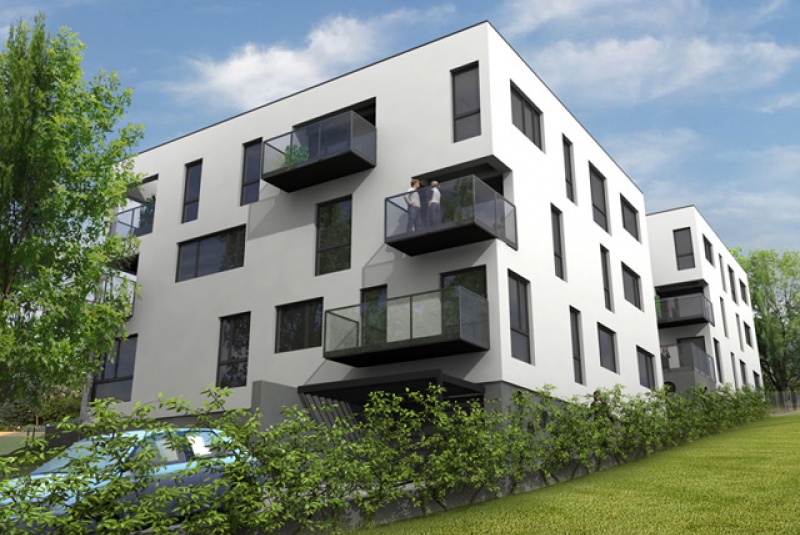

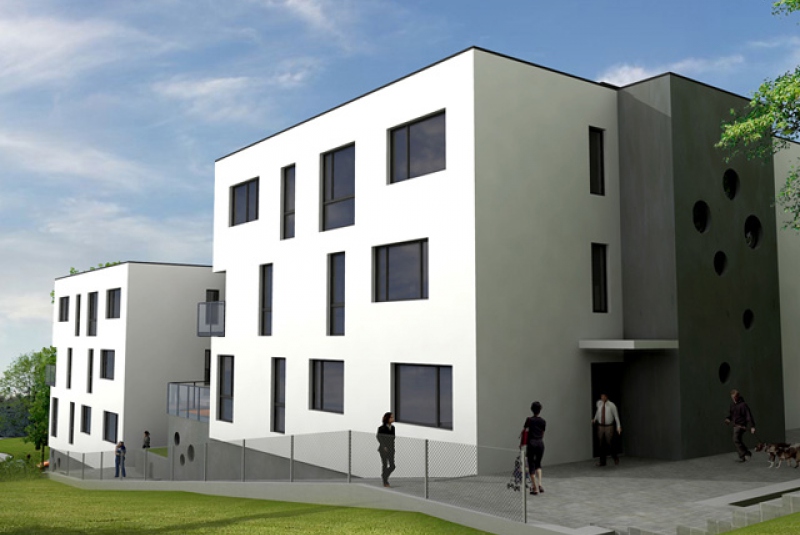

Zo spoločnej podnože tvoriacej 2.PP vyrastajú dve takmer identické trojpodlažné hmoty. Všetky zvislé konštrukcie sú monolitické, v prevažnej miere ide o steny hrúbky 200 mm, doplnené lokálne stĺpmi prierezu 250x300 mm. Pôvodná hrúbka stien bola 250 mm. Všetky konštrukcie sú z konštrukčného betónu C25/30 (B30).
Stropy sú riešené ako monolitické železobetónové, tvorené spojitými doskami s hrúbkou 200 mm. Trojramenné schodiská sú navrhnuté zo šikmých zalomených dosiek hrúbky 150 mm. Vzhľadom k hrúbke stropov 300 mm v pôvodnom projekte sme vďaka vloženiu jednej nosnej steny medzi dva byty dosiahli aj v rámci stropných konštrukcií značné úspory.
Výsledok prepracovania pôvodného projektu statiky (prepracované boli aj projekty ďalších profesií a stavebná časť) sa ukázal ako veľmi zaujímavý. Úpravou konštrukčného usporiadania hlavne zvislých konštrukcií objektu (ich lokálne doplnenenie) došlo ku výraznému zvýšeniu hospodárnosti navrhnutého objektu (primárne vodorovných konštrukcií [redukcia ich hrúbky z 300 mm na 200 mm]). Toto všetko pri zachovaní všetkých kvalitatívnych požiadaviek, kladených na nosné konštrukcie objektu z hľadiska medzných stavov únosnosti aj používateľnosti, v súlade s platnými normovými predpismi.
