REFERENCIE
Stavebné úpravy v areáli firmy INA
Miesto stavby : Skalica
Zastavaná plocha : čiastočná úprava haly G04 s rozmermi 80x80 m, prístavba novej haly G05 s rozmermi 40x80 m
Počet podlaží : 1 NP
Hlavný inžinier projektu : Ing. Marian Frydrych
Konštrukčný systém

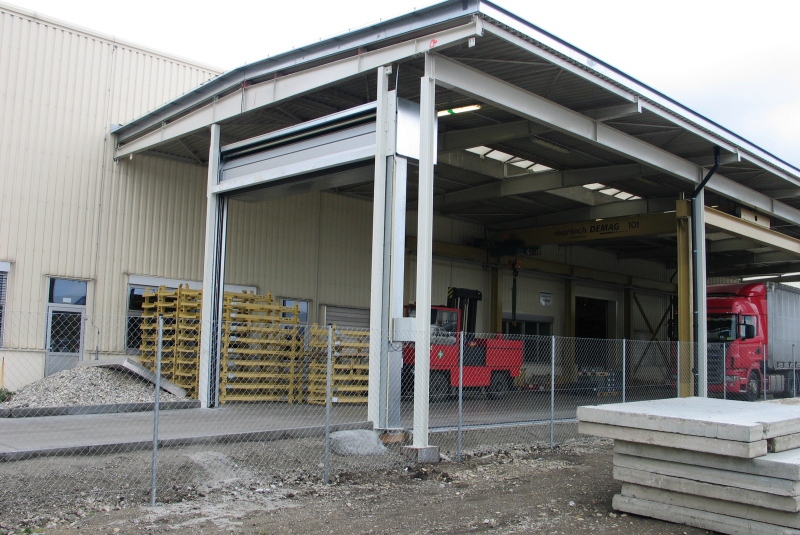

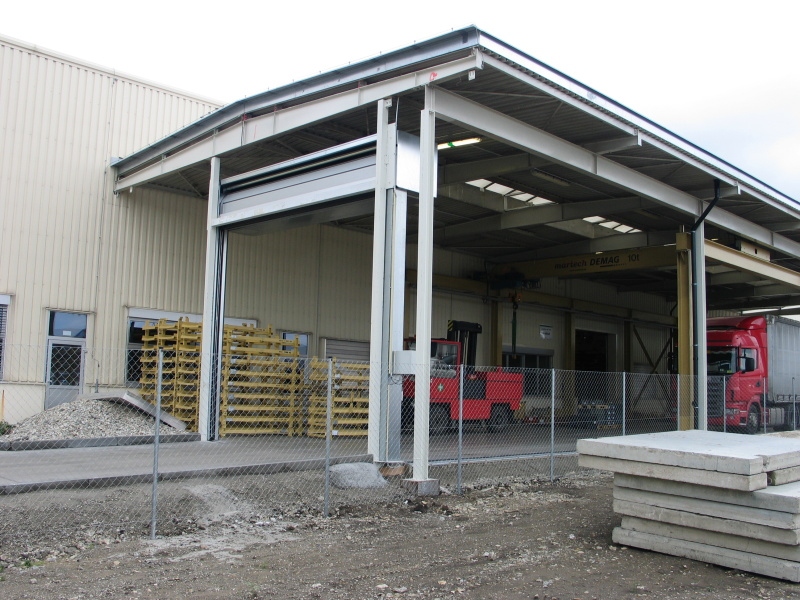

Výrobný areál firmy INA v Skalici tvorí viacero jestvujúcich hál na ploche asi 11 ha. Predmetom stavebných úprav v jestvujúcej hale G04 bolo vytvorenie veľkej technologickej jímky pre lisy, kaliaca pec a prepojenie tejto haly s novou halou G05 v jej tesnom susedstve. Pred realizáciou novej haly G05 sa premiestnil prístrešok s rozmermi 40x12 m so žeriavovou dráhou z jednej strany haly G04 na jej opačnú stranu. Následne sa zbúrali priestory pôvodnej nástrojárne, čím sa vytvorila prieluka pre halu G05.

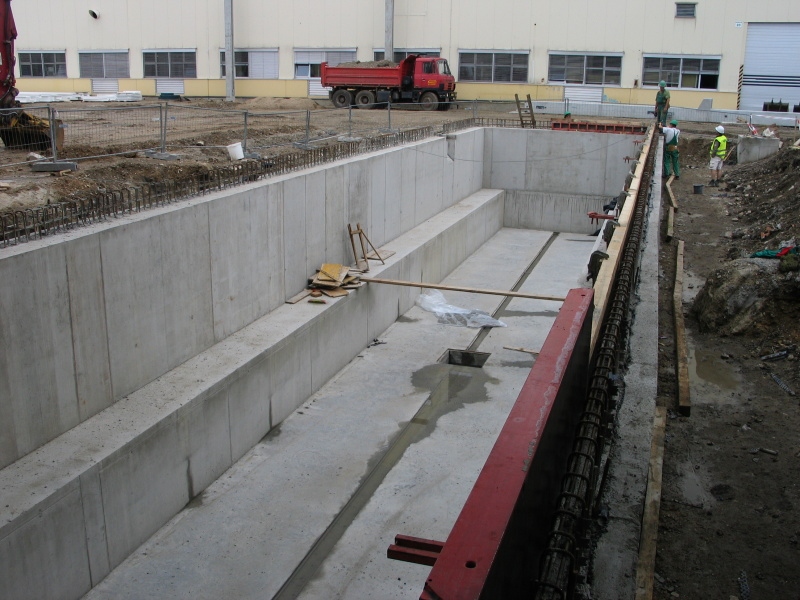

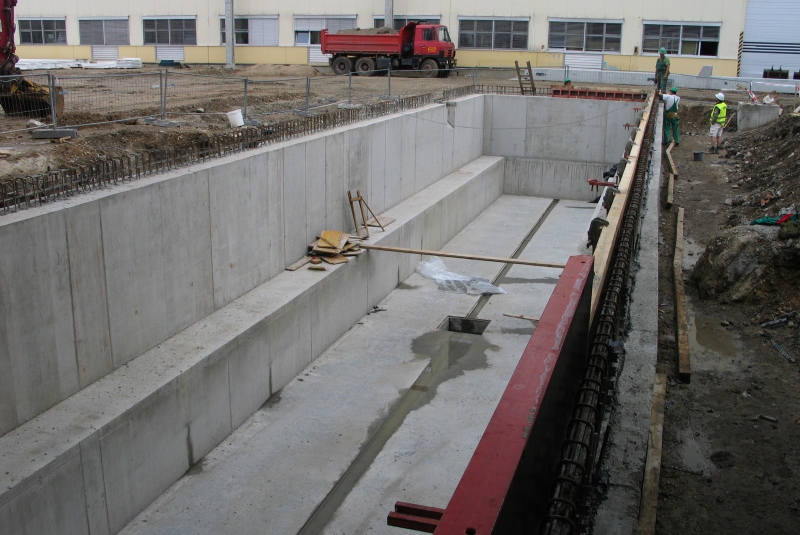

Nová technologická jímka má v 1.etape pôdorysný tvar L má max. rozmery 22,18x23,2 m. Rameno so šírkou 3,44 m má hĺbku 2,5 m od podlahy, druhé rameno má šírku 6,34 m a hĺbku 3,84 m od podlahy. Hlbšie situovaná časť s hrubým výkopom -4,40 je vo vode, takže pred zahájením výkopových prác sa pažiace práce v stiesnených podmienkach realizovali vo forme tryskovej injektáže. Tým sa zabezpečila aj tesnosť stavebnej jamy v kombinácii s čerpacou studňou. Druhá etapa jímky pokračuje do haly G05 v dĺžke 28,275 m. Hrúbka dna jímky je 400-500 mm, steny majú hrúbku 470 mm. Realizovaná je z monolitického vodotesného betónu.

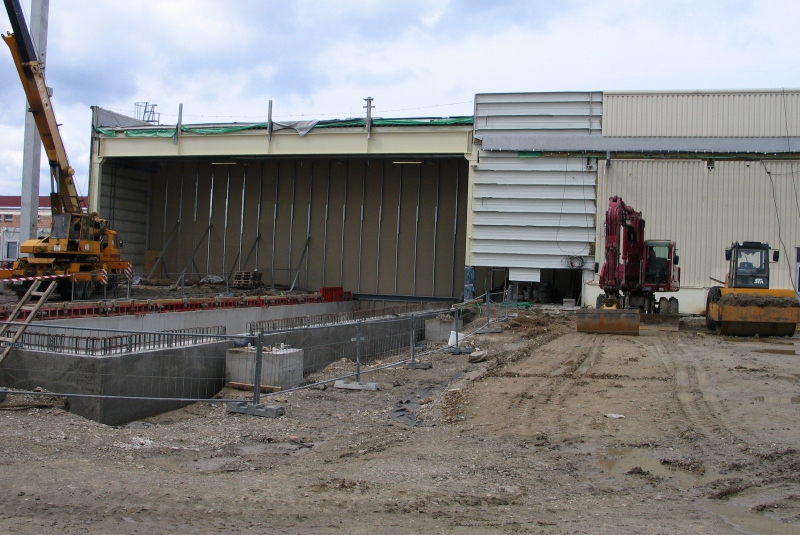

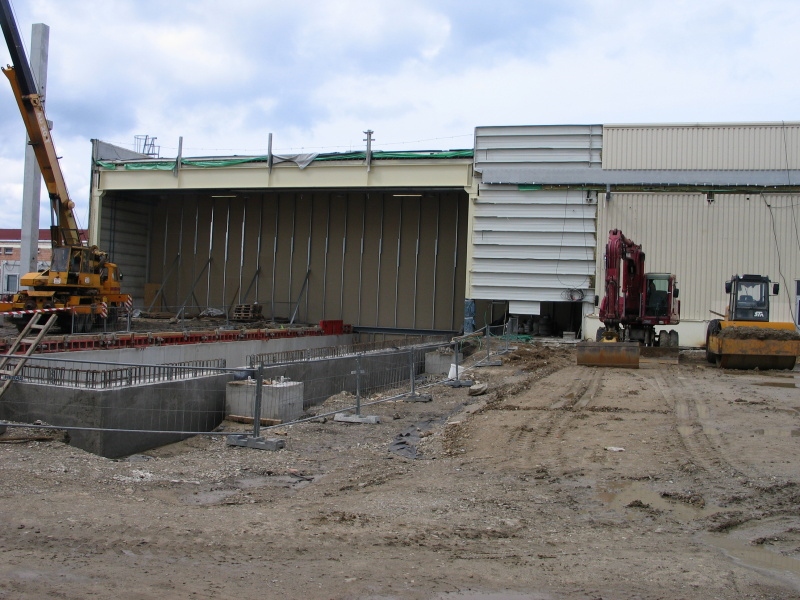

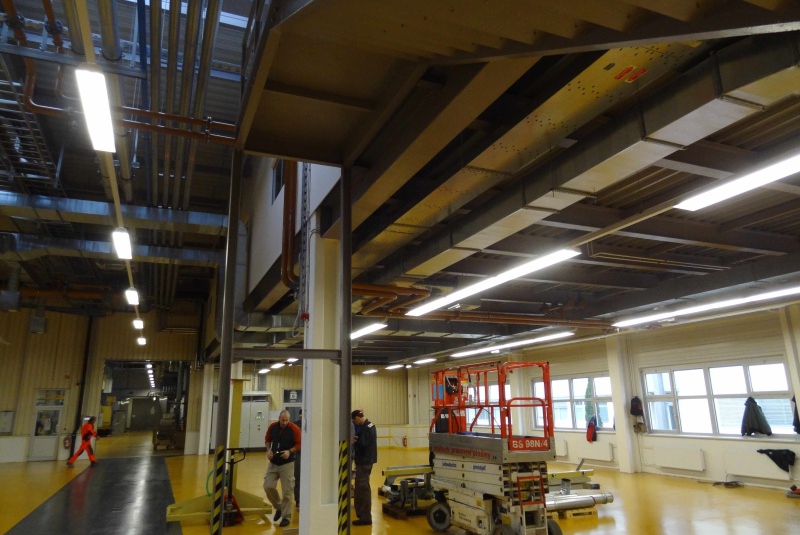

Nosná konštrukcia haly G04 je oceľová. V rámci prepojenia s novou halou G05 boli dočasne podopreté strešné väzníky s rozponom 20 m. Zosilnili sa dva jestvujúce stĺpy a tri stĺpy sa odstránili. Vytvoril sa nový otvor so šírkou 20 m, prekrytý valcovaným profilom HEB 1000.

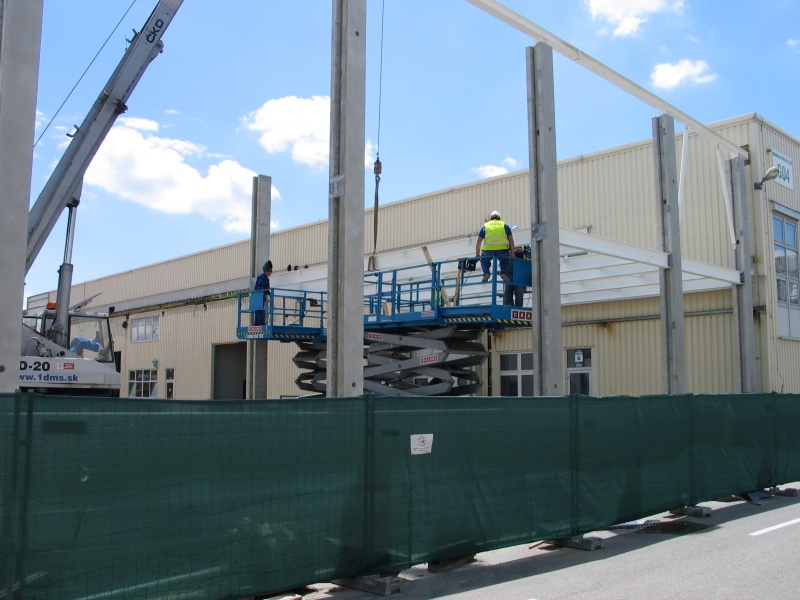

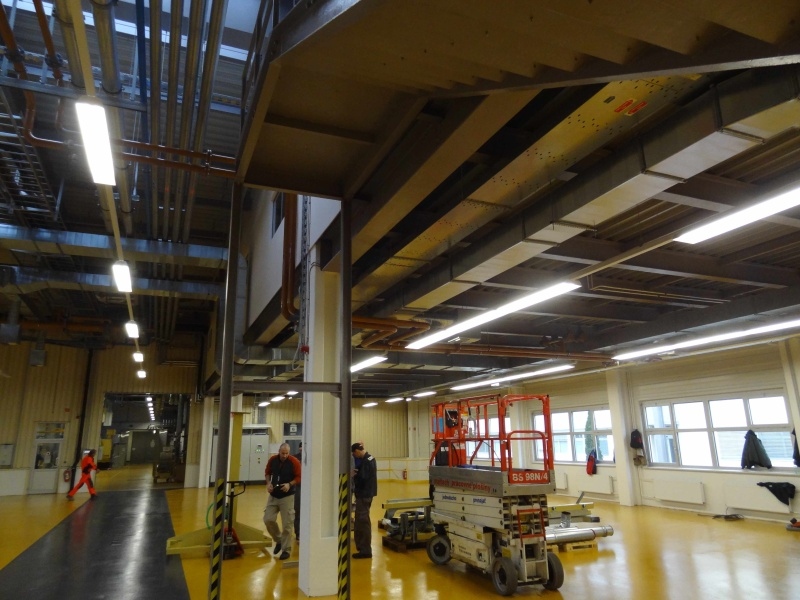

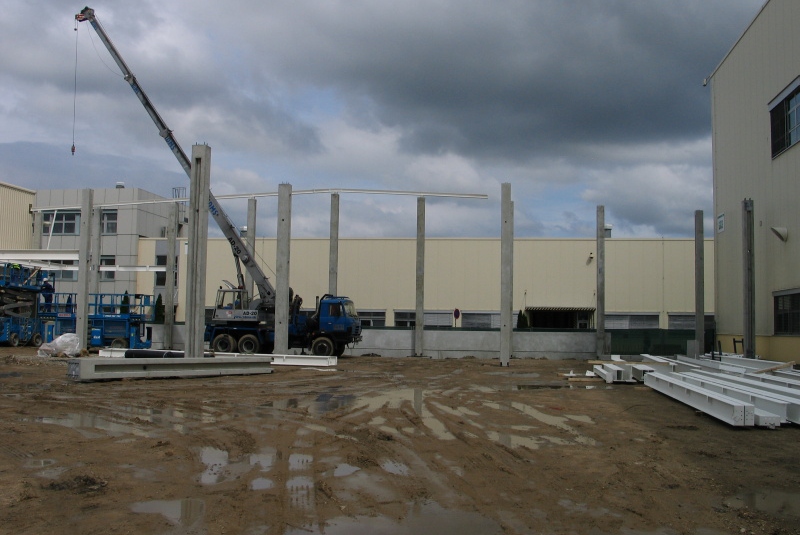

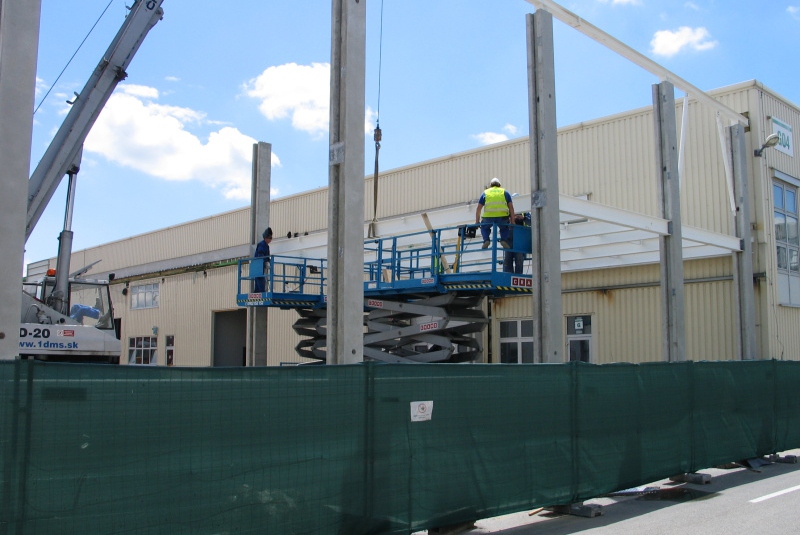

Nová hala G05 je takmer celá tvorená oceľovými konštrukciami, avšak väčšina stĺpov je z betónových prefabrikátov. Má jeden medzistrop z plechodosky, tvoriaci administratívny vstavok. Druhý medzistrop je v kombinácii s mostovým žeriavom.
Okrem týchto zásahov boli riešené v areáli ešte dve kaliace pece a energomost medzi halami G05 a G02. Ide o oceľovú trojpoľovú konštrukciu s prierezom 2,3x1,2 m. Jej tri polia majú rozpon 12,2 m, 11,865 m a 10,4 m. Energomost je situovaný 11 m nad terénom a prechádza ponad halu G02.
Pre všetky uvedené konštrukcie sme v našej spoločnosti riešili realizačnú dokumentáciu, resp. prepočty, pre dodávateľa stavby. Podkladom bola dokumentácia pre výber zhotoviteľa, voči ktorej sa nám podarilo optimalizáciou a vhodnými úpravami dosiahnuť zaujímavé úspory na zabudovaných materiáloch.
