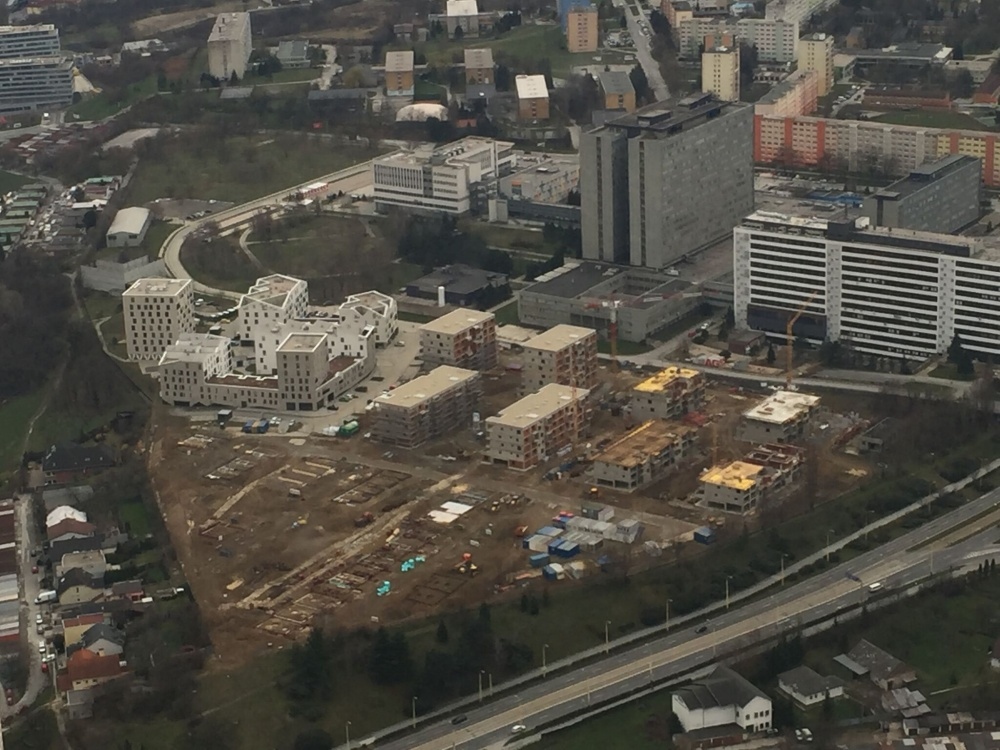

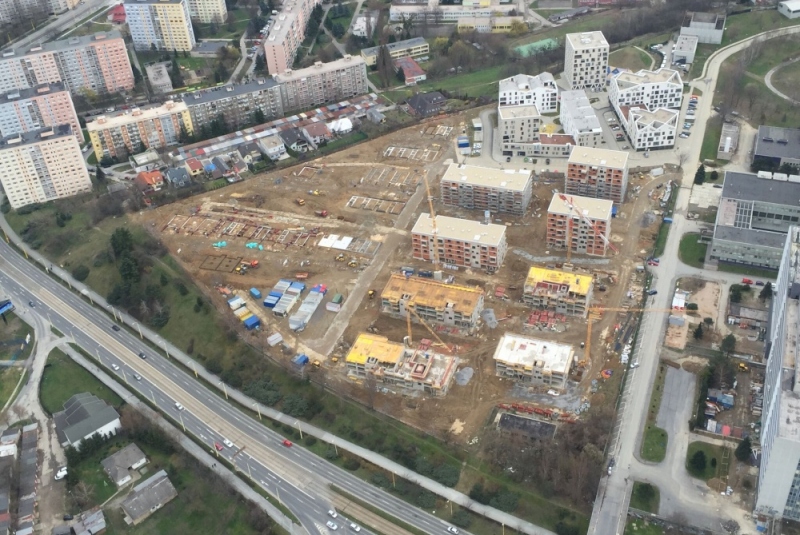

Miesto stavby : Košice, Nová terasa - 2.etapa Zastavaná plocha : 8 objektov (4x 515 m2 + 4x 785 m2) Počet podlaží : 4x 7 NP + 4x 5 NP
Autor arch. riešenia : VSA architects (Ing.arch. Oliver Sadovský)
Konštrukčný systém

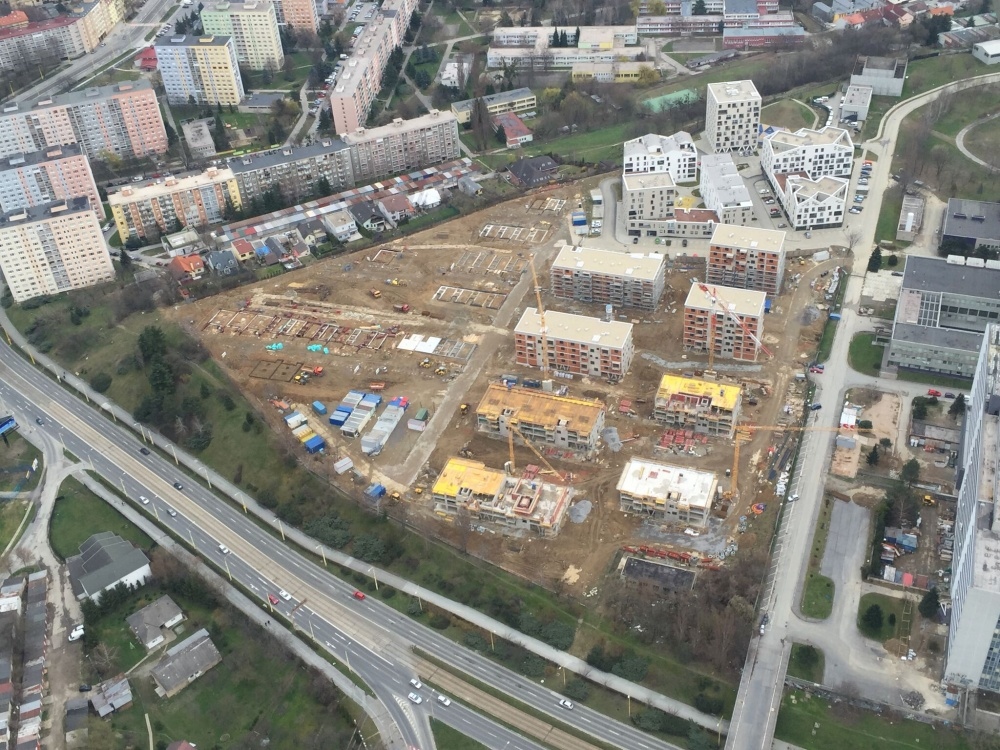

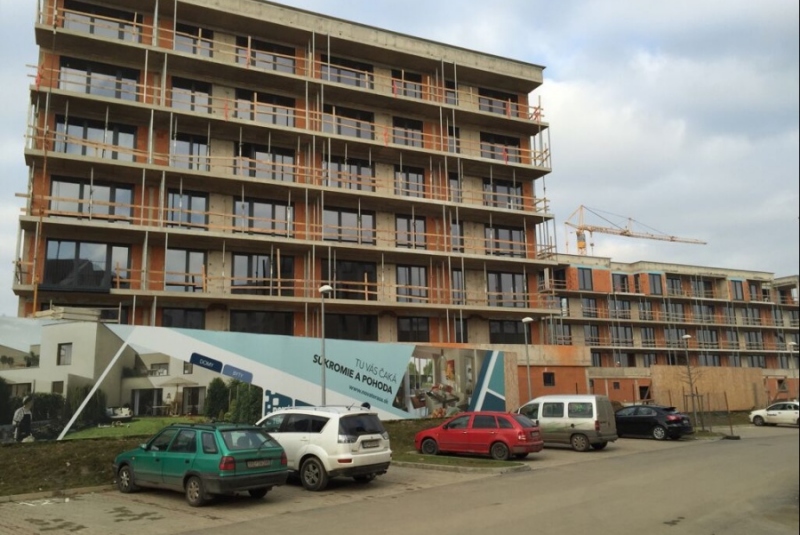

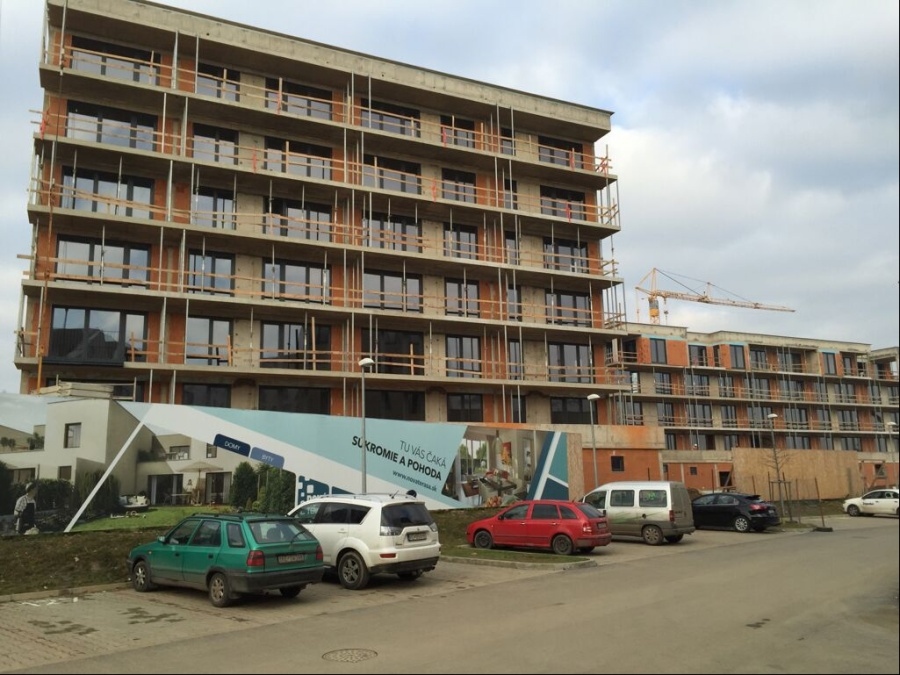

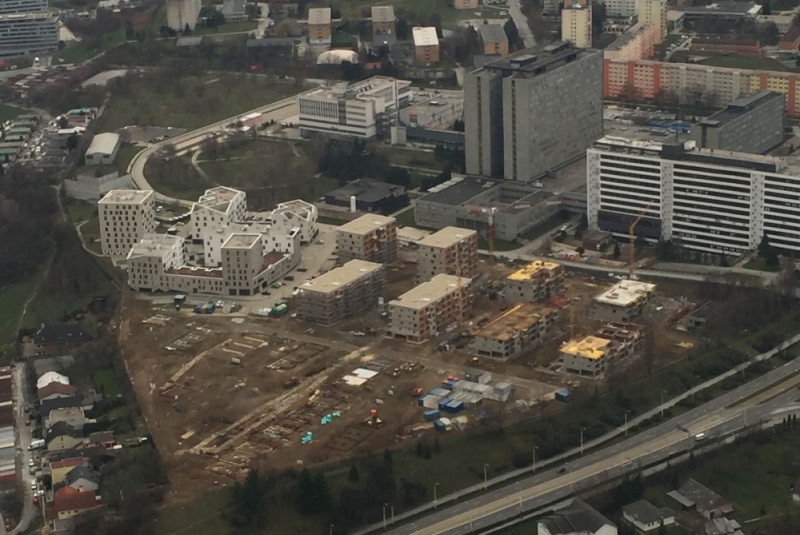

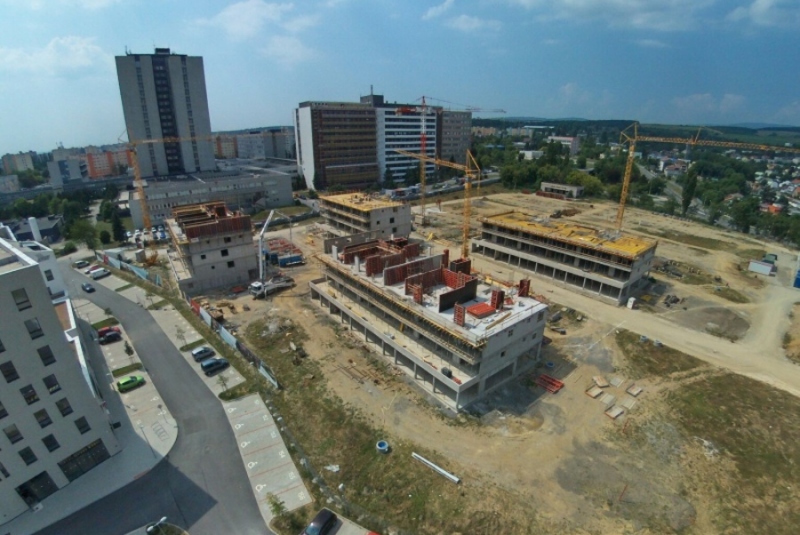

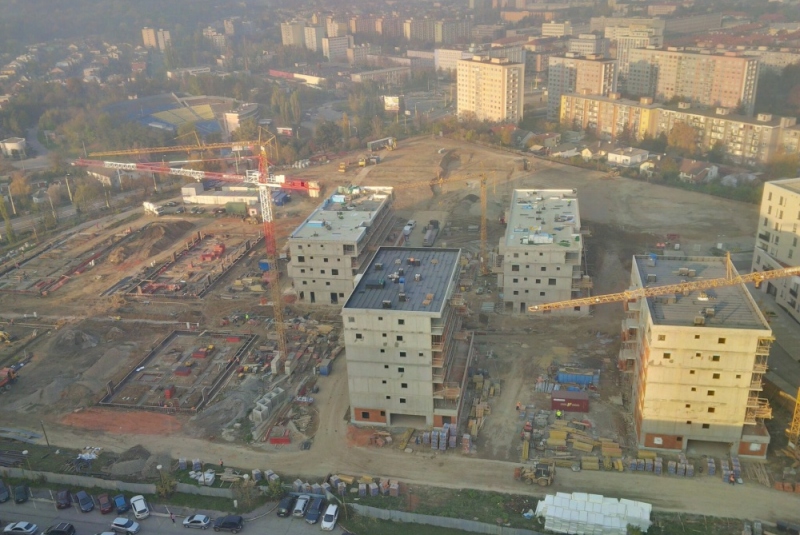

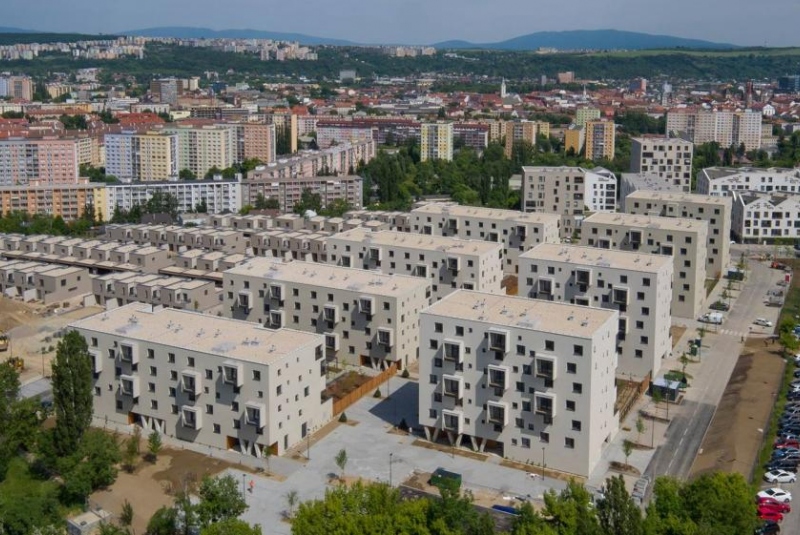

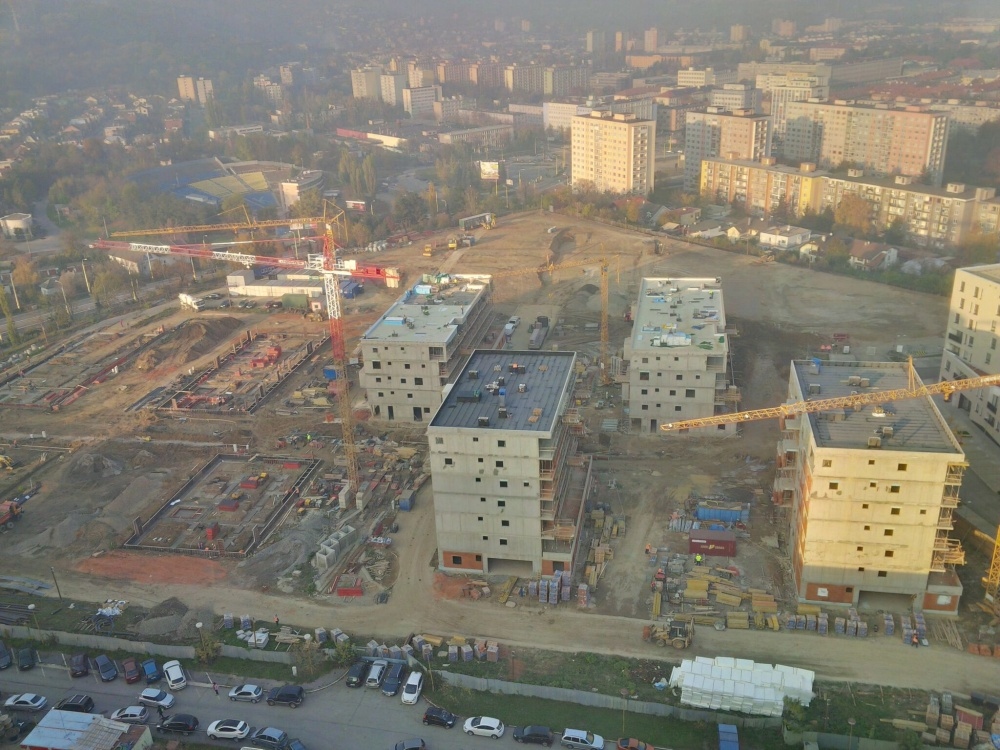

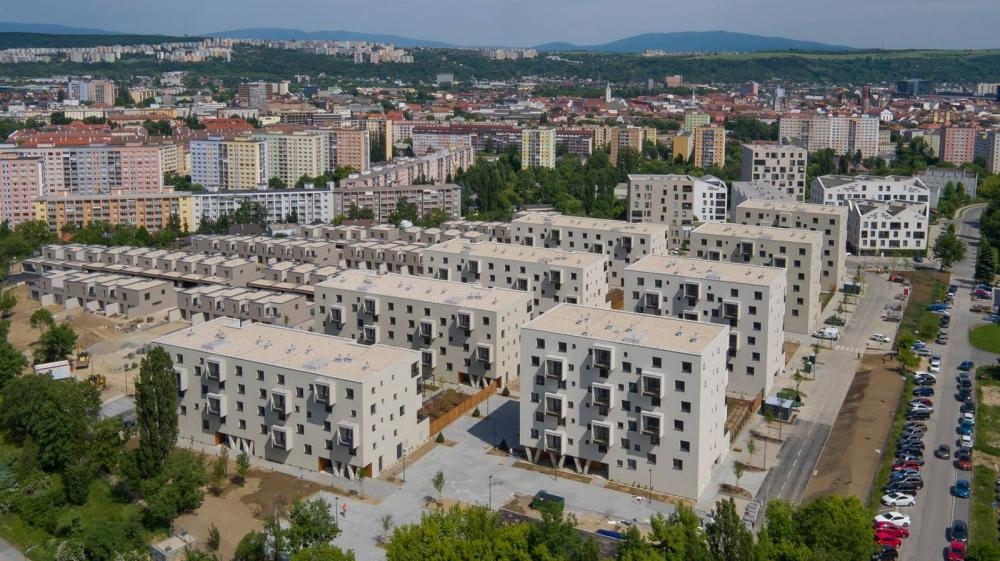

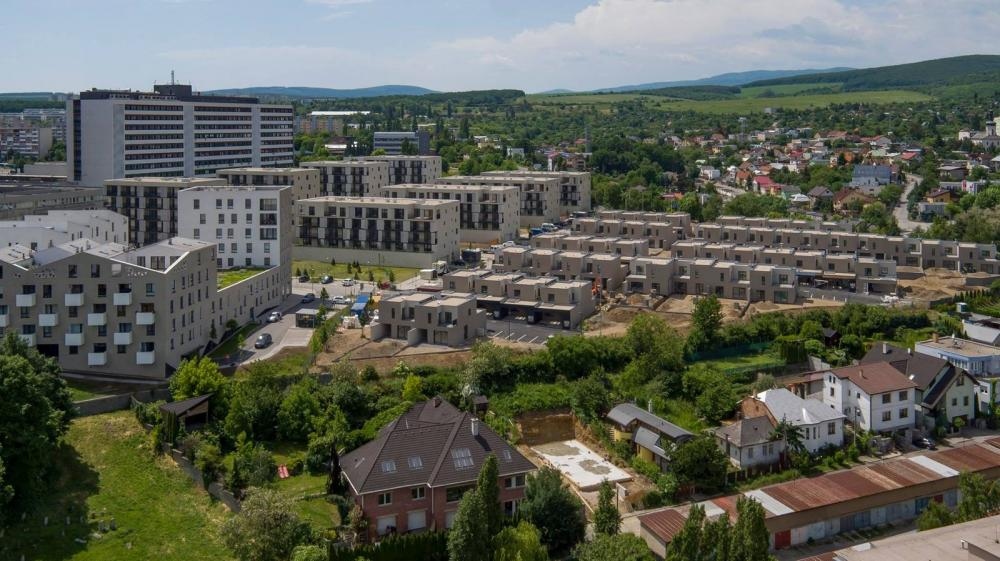

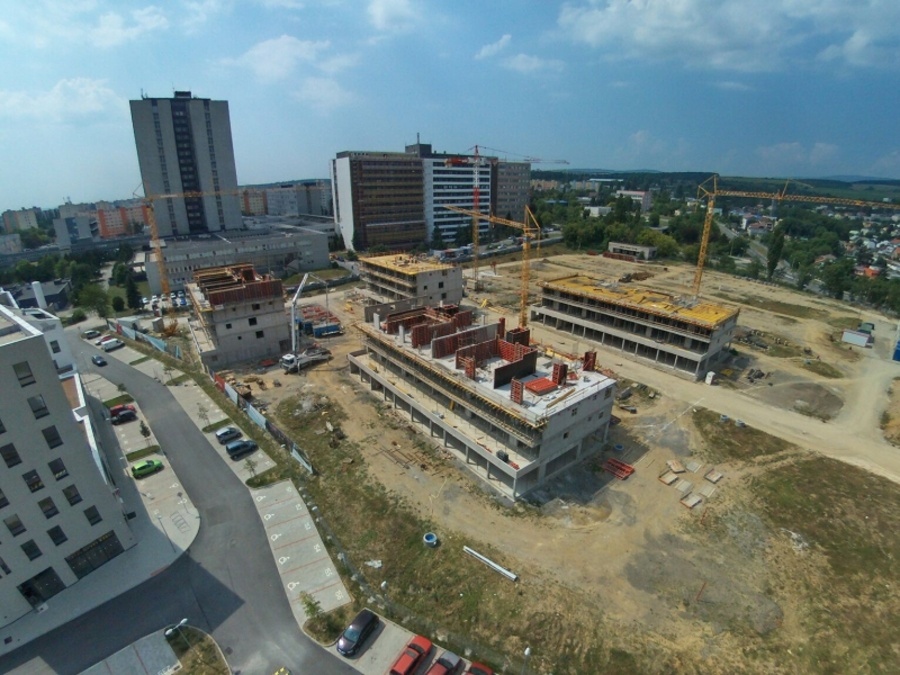

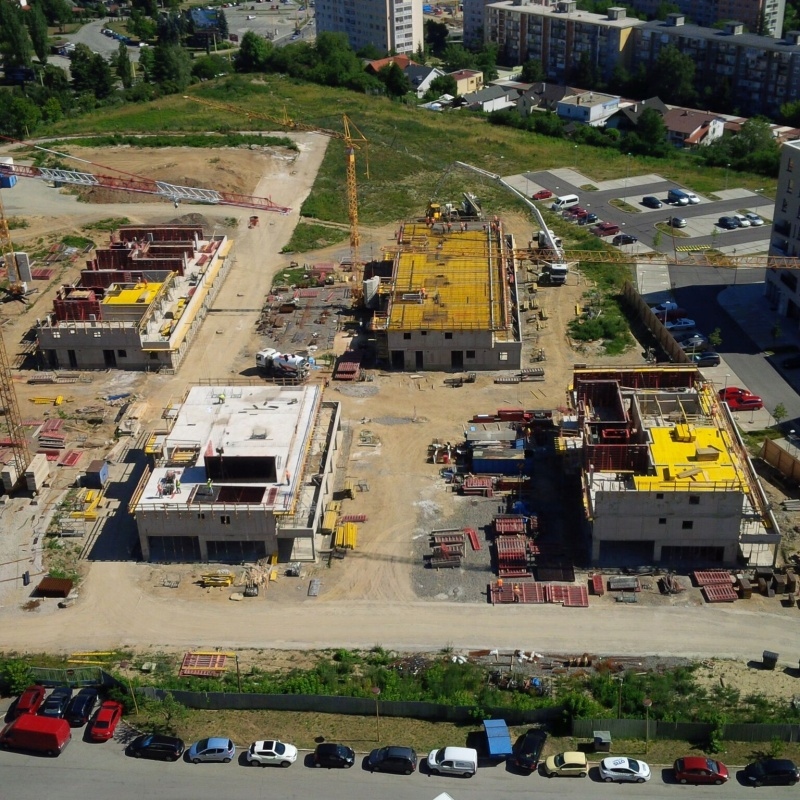

Obytný súbor Nová Terasa II je tvorený 8 bytovými domami, ktoré sú označené ako A01-A04 a B01-B04. Domy typu A majú menší pôdorys a 7 nadzemných podlaží. Domy typu B sú pôdorysne väčšie s 5 podlažiami. Všetky sú nepodpivničené.

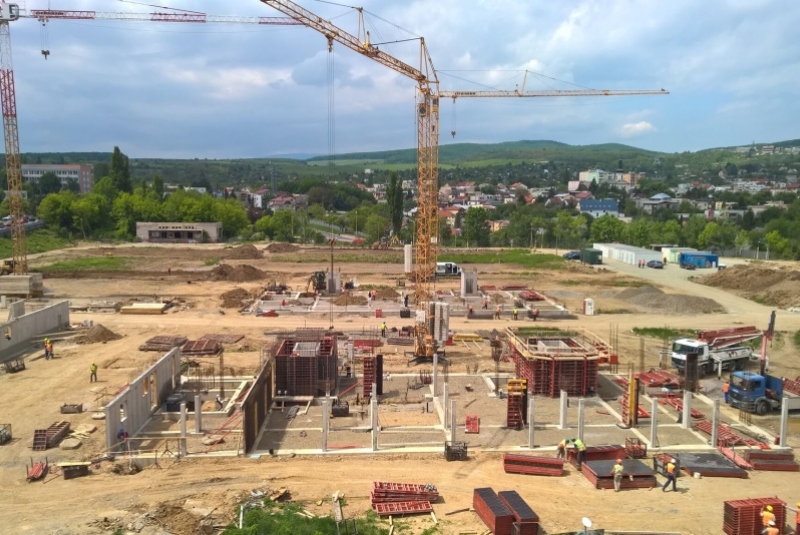

Geologická skladba podložia nie je vhodná pre plošné zakladanie. Objekty sú preto založené na základových roštoch, ktoré sú podopierané sústavou pilót priemeru 600 mm. Podlahová doska v prízemí je z hľadiska prenosu zvislých zaťažení z hornej stavby nenosná, realizovaná je z drátkobetónu.

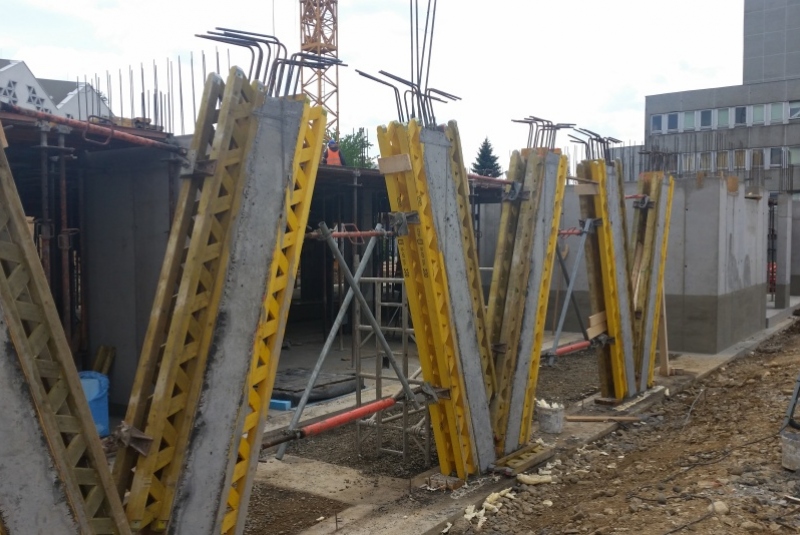

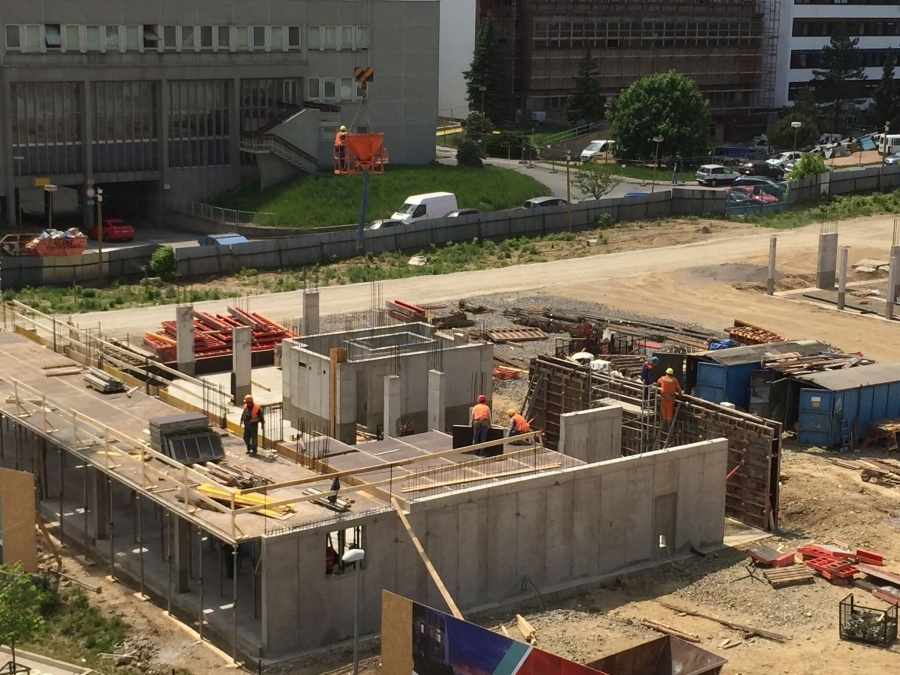

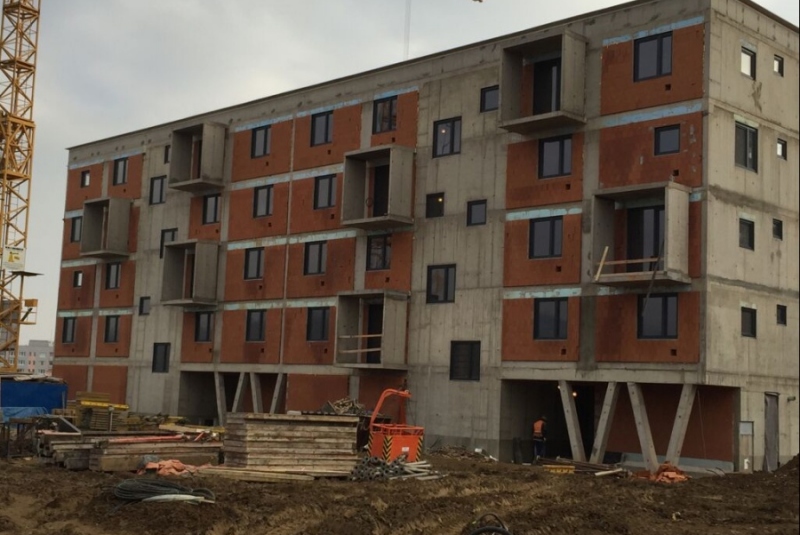

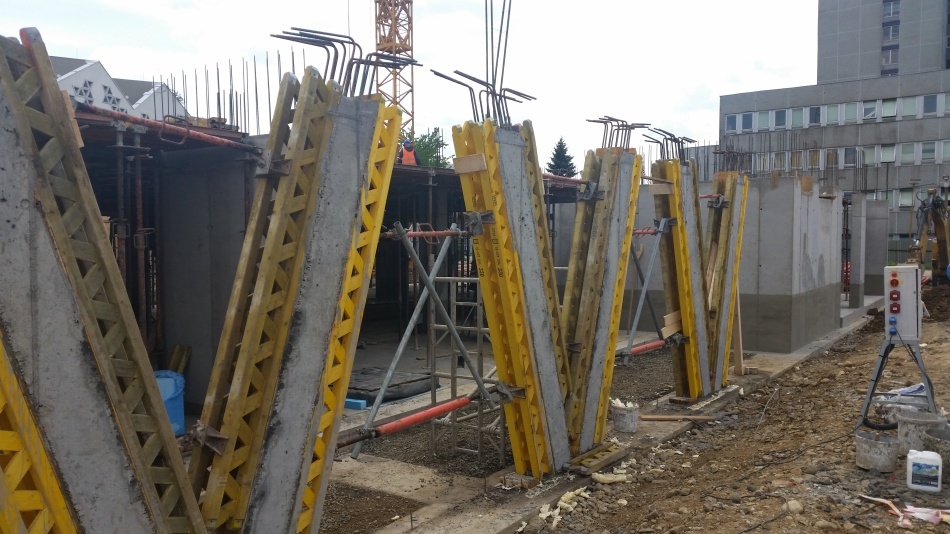

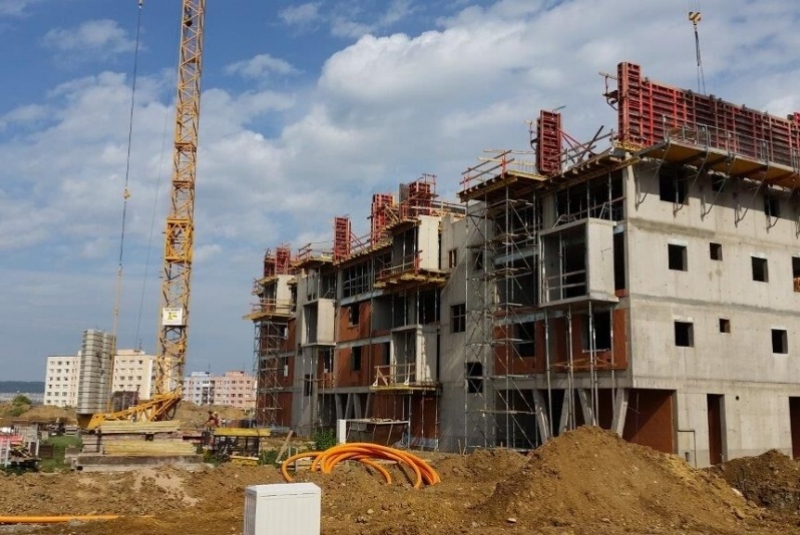

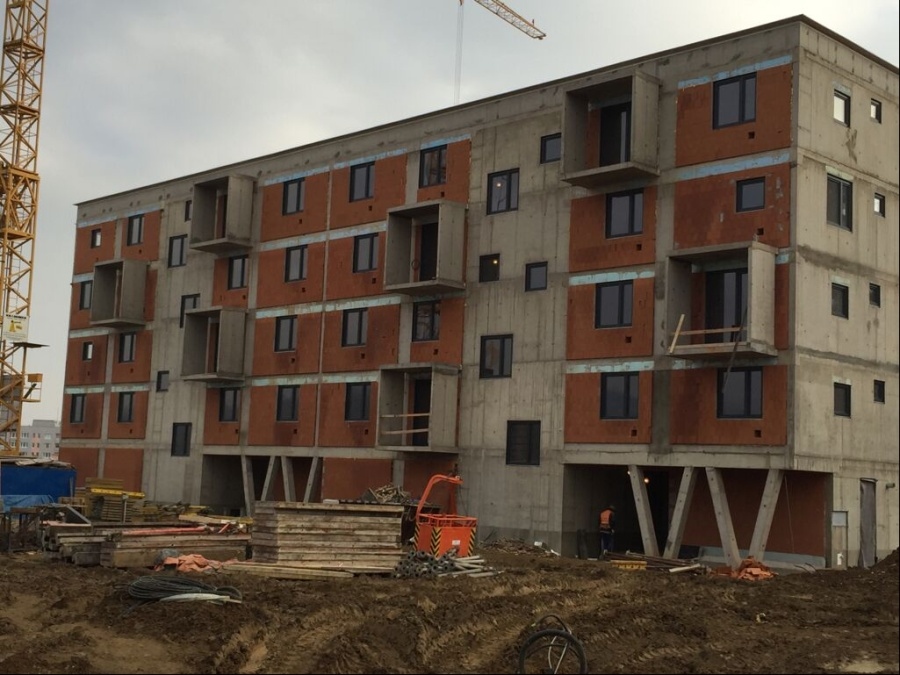

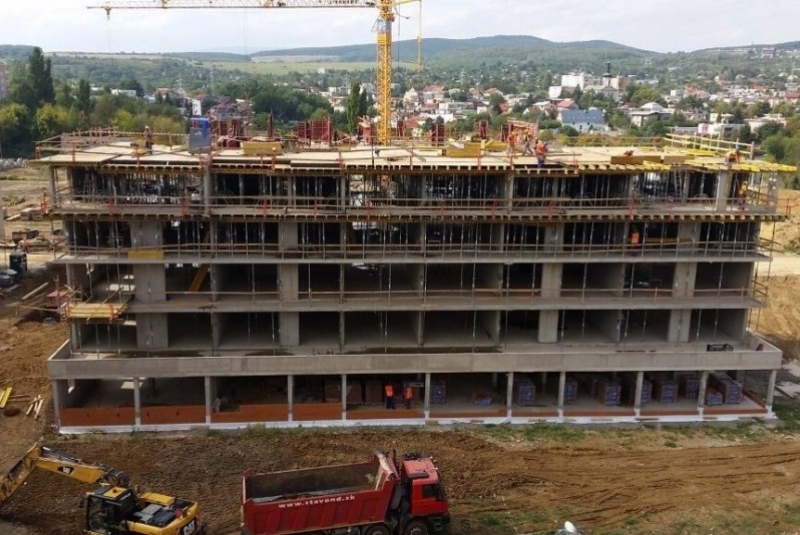

Zvislý nosný systém je tvorený kombináciou monolitických stĺpov a stien. Obvodové steny vo všetkých podlažiach majú hrúbku 250 mm. Vnútorné steny v 1.NP a 2.NP sú hrubé 250 mm, vo vyšších podlažiach je to 220 mm. V horných podlažiach steny tvoria zároveň medzibytové priečky a zabezpečujú statické aj akustické požiadavky. Stĺpy v prízemí majú prierez 250x250 mm, resp. 250x700 mm, v dvoch prípadoch 350x485 mm. Časť obvodových podperných prvkov tvoria stĺpy v tvare V s prierezom 300x300 mm.

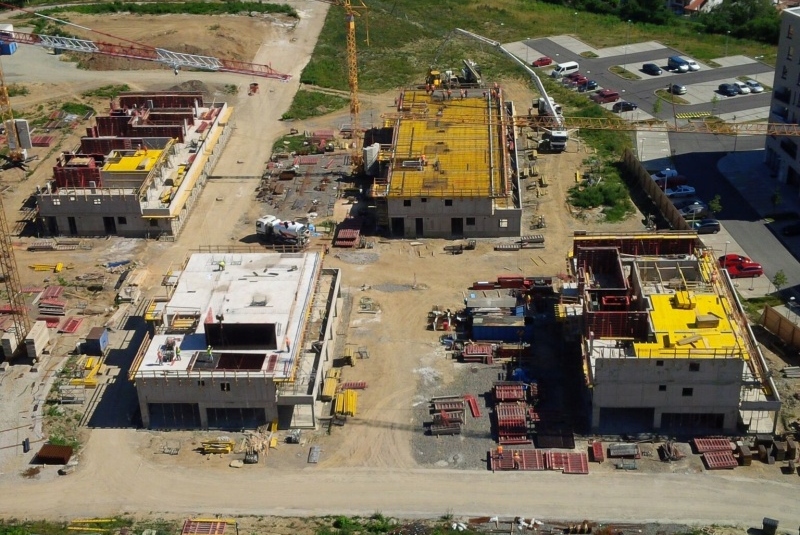

Stropné konštrukcie sú prakticky vo všetkých podlažiach realizované vo forme spojitých monolitických dosiek hrúbky 200 mm. Iba nad prízemím je stropná doska mimo vonkajšej terasy s hrúbkou 220 mm. Vykonzolované alebo predsadené dosky arkierov, resp. logií, majú spádovanú hornú hranu, takže dosky majú hrúbku 160-180 mm a sú prikotvené k objektu prostredníctvom termokošov. V rámci každého objektu bude jedno hlavné schodisko, spájajúce všetky podlažia. Vždy je dvojramenné s medzipodestou, hrúbka ramien a medzipodest je 160 mm. Schodiskové dosky sú oddelené od stien izoláciou hrúbky 20 mm, resp. od hlavných podest pomocou tlmiacich prvkov Schoeck Tronsole. Medzi schodiskovými ramenami je vložená výťahová šachta s hrúbkou stien 200 mm.
