Miesto stavby : Dunajská Streda, Nemešsegská ul. Zastavaná plocha : 1530 m2 Počet podlaží : 5 NP + 1 PP
Autor ach. riešenia : Ing.arch. Oliver Csémy
Konštrukčný systém

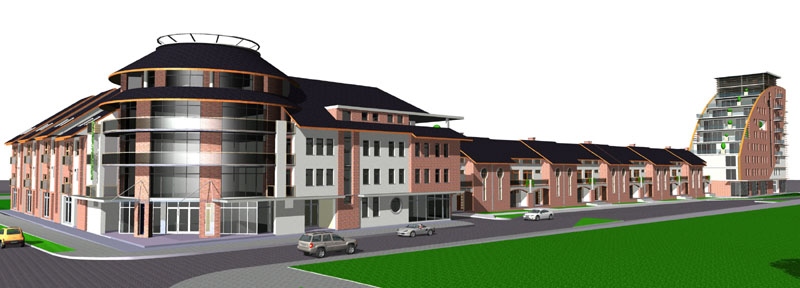

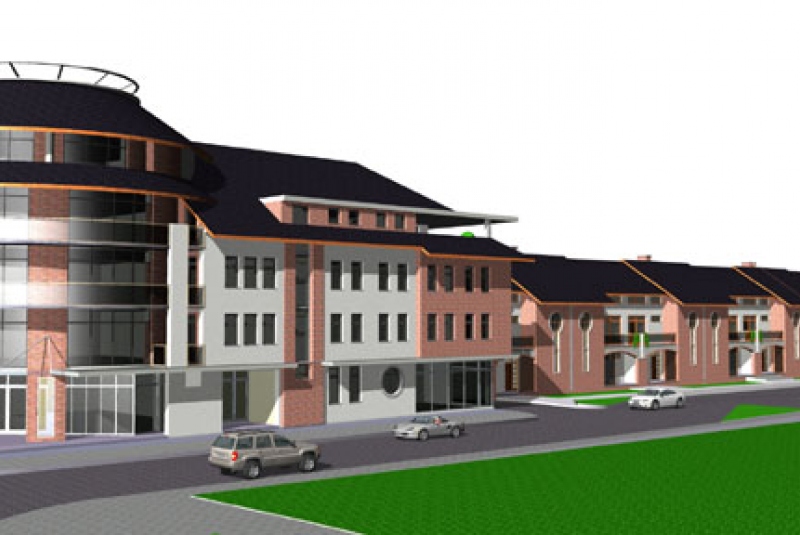

Objekt je navrhnutý na pôdoryse písmena L so zaobleným nárožím na rohu ulíc Nemešsegská a Komenského. Je súčasťou väčšieho bloku stavieb s pracovným označením A-C a tvorí prvú etapu tejto výstavby. Terén na parcele je voči úrovni ulíc znížený o 1 podzemné podlažie.

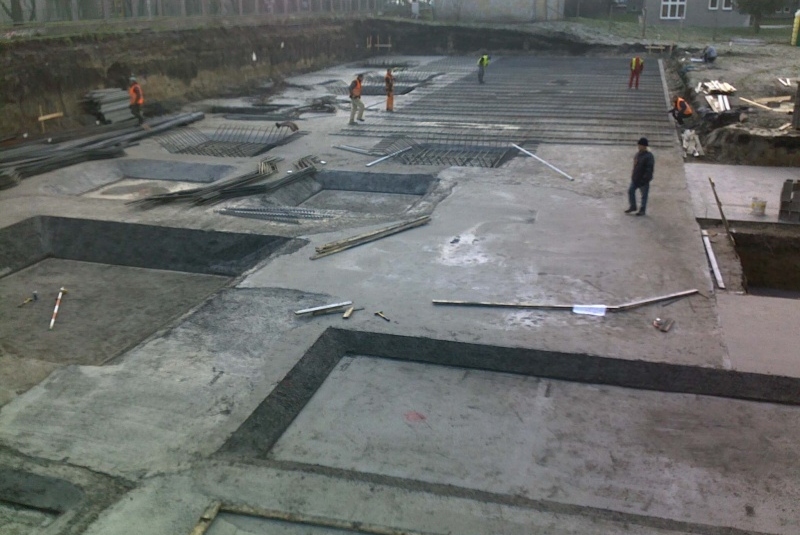

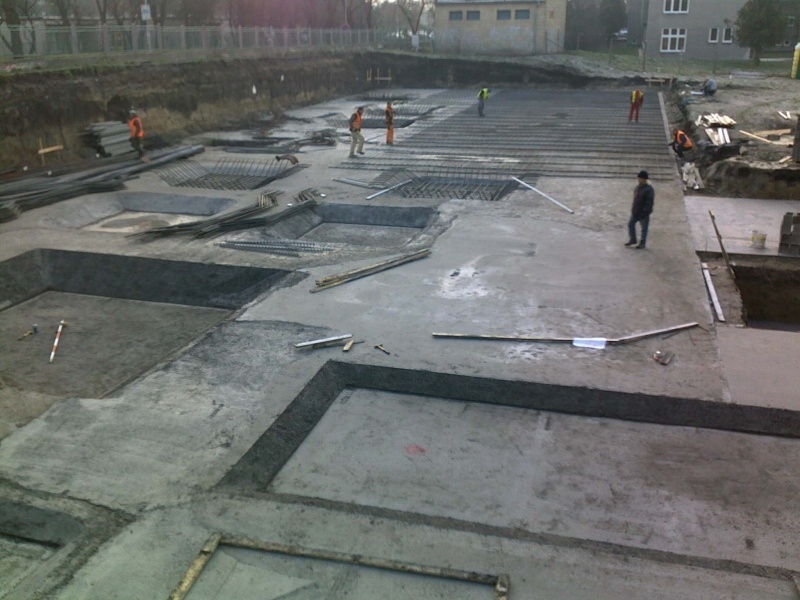

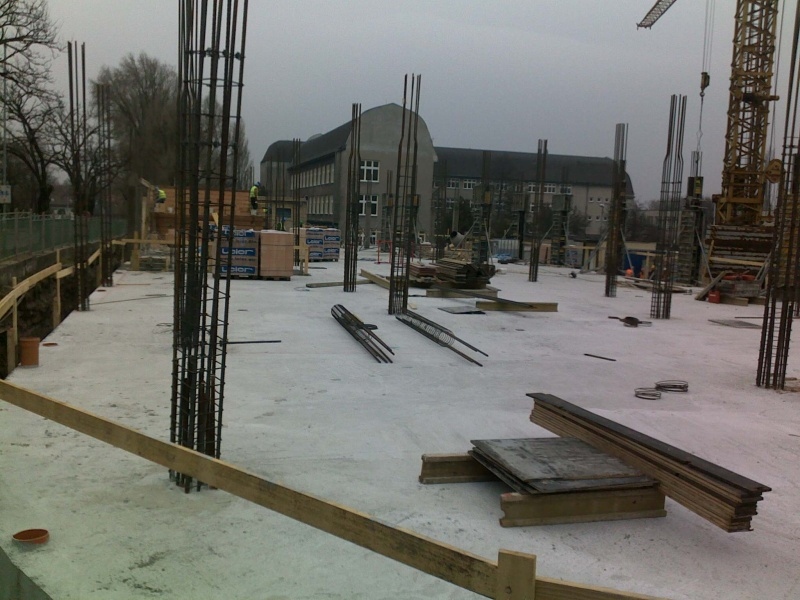

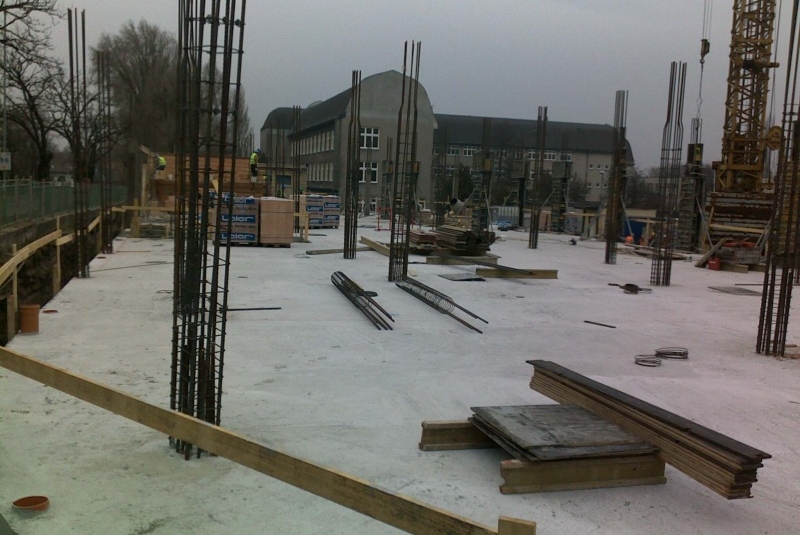

Zakladanie bolo riešené vo forme základovej dosky hrúbky 400 mm, ktorá sa spolu s obvodovými suterénnymi stenami hrúbky 250 mm realizuje z vodotesného betónu. V miestach pod vnútornými stĺpmi sa základová doska zosilní na hrúbku 600, 800, resp. 1100 mm. Vytvoria sa tak zosilňujúce pätky s pôdorysnými rozmermi 2,6x2,6 m a 4x4 m. Hrúbka a rozmery týchto pätiek sú dané zaťažením od konkrétneho stĺpa.

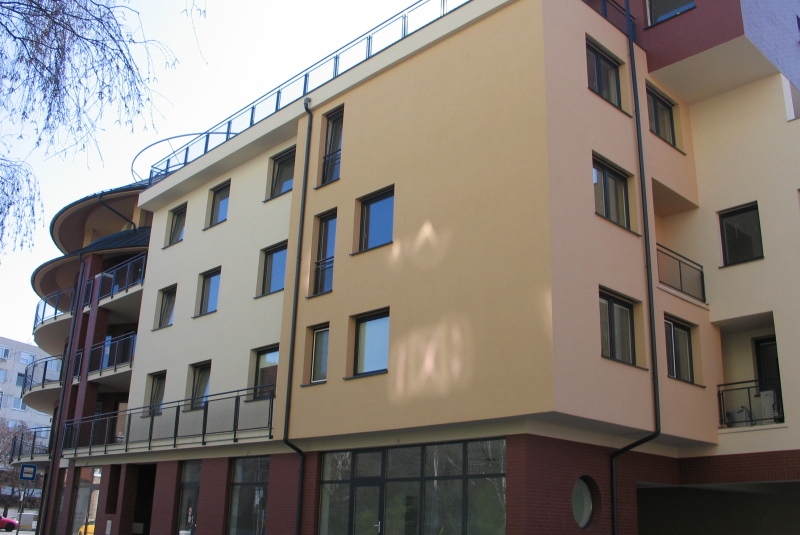

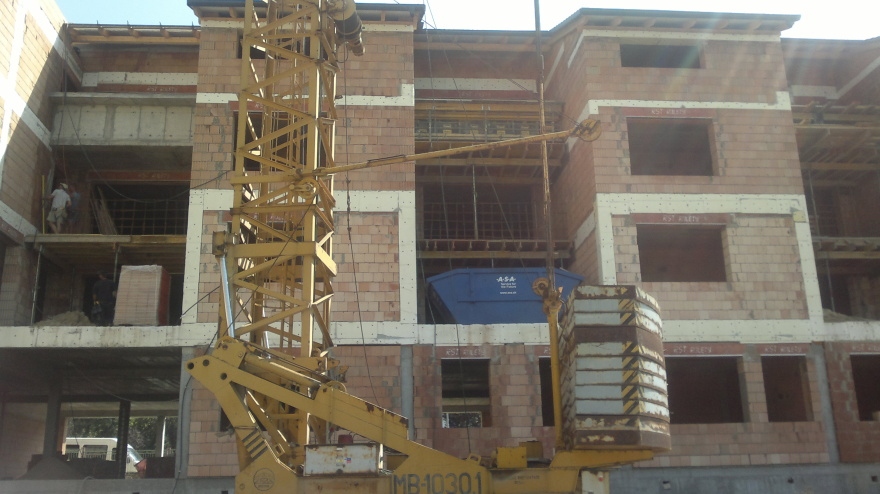

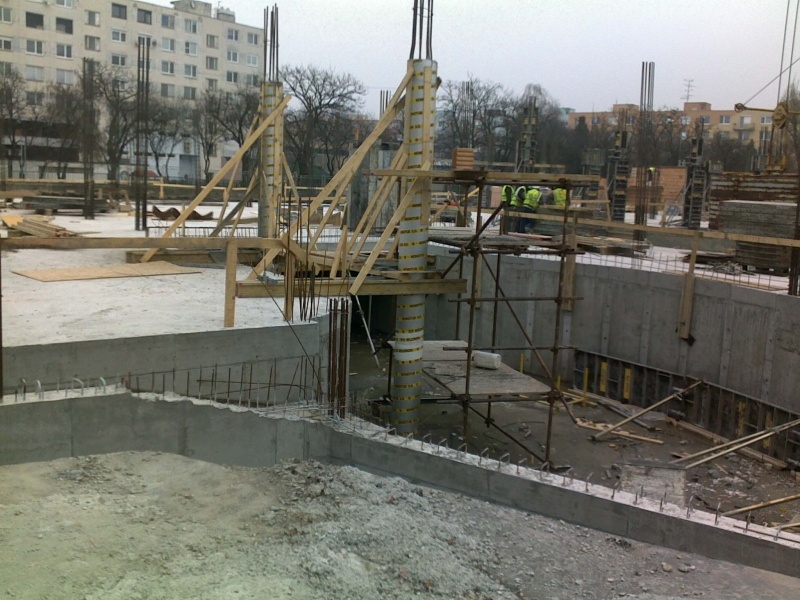

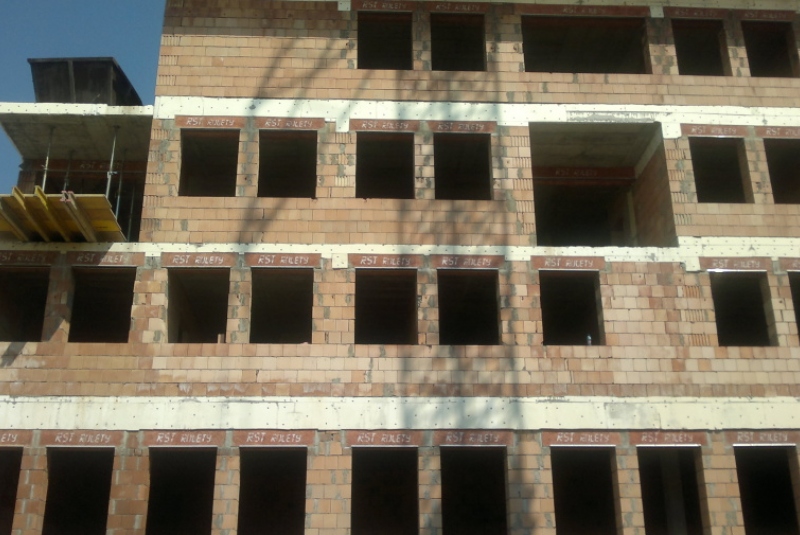

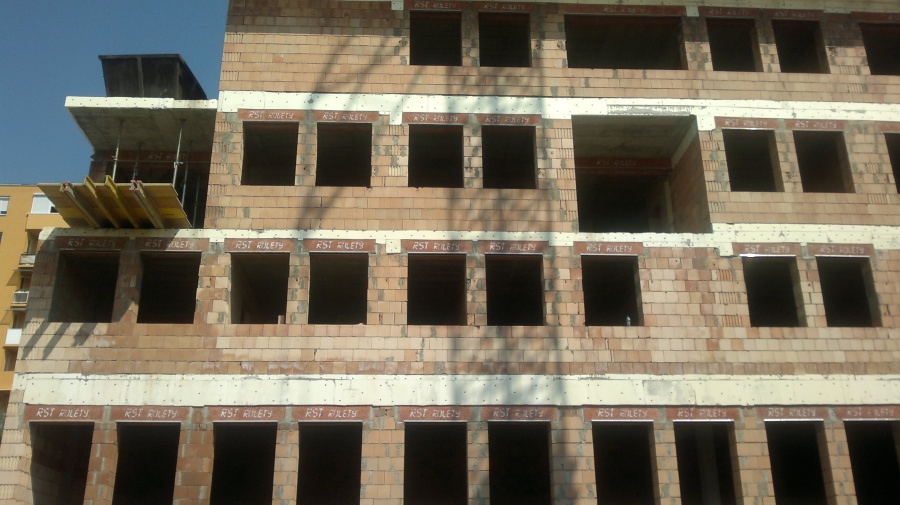

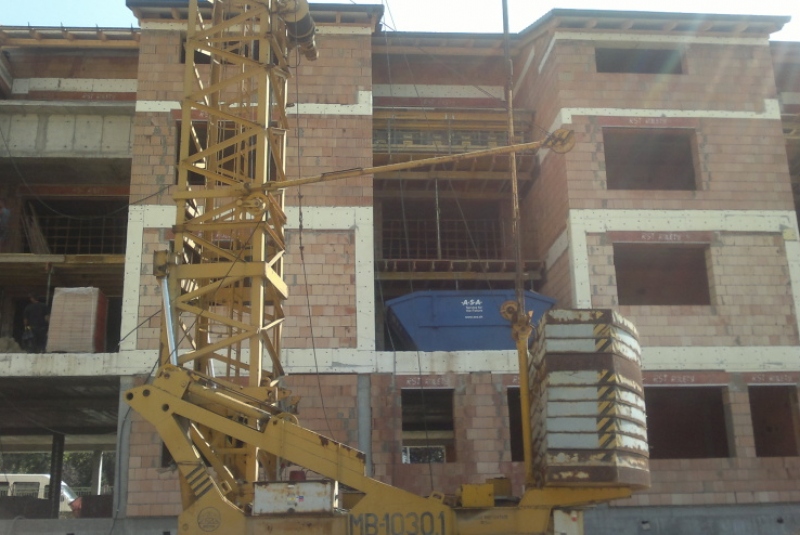

Monolitické steny v nadzemných podlažiach pokračujú iba lokálne ako trojica výťahových šácht. Obvodové steny sú murované z tehál hrúbky 380 mm a doplnené sú vnútornými monolitickými stĺpmi. Tie sú buď kruhové s priemerom 300-500 mm alebo hranaté s prierezmi 300x300 mm, resp. 300x400 mm. Monolitické steny výťahových šácht majú hrúbku 150-300 mm. Medzibytové akustické priečky sú výplňové.

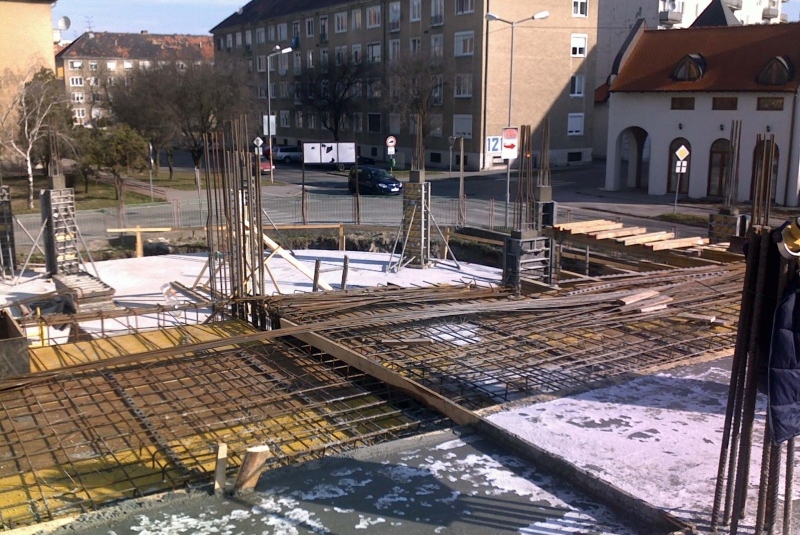

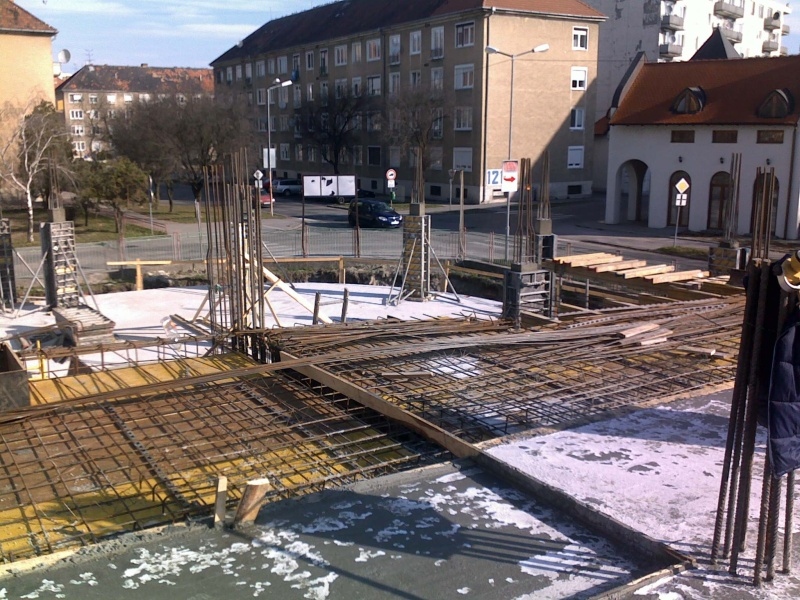

Všetky stropy sú riešené ako monolitické. Nad 1.PP má doska hrúbku 220 mm, vo vyšších podlažiach prevláda hrúbka dosiek 200 mm. V miestach veľkých loggií sú dosky stenčené na 140 mm a výškovo znížené kvôli zatepleniu. Dosky vo všetkých podlažiach sú z betónu C25/30 a sú kombinované s početnými prievlakmi. Dve schodiská sú riešené ako dvojramenné s medzipodestami, v rámci 1.NP ako trojramenné. Hrúbka ramien a medzipodest je 100-120 mm.Tretie schodisko je atypické, končí na 2.NP a ďalej pokračuje na inom mieste pôdorysu. Šikmá vjazdová rampa do podzemnej garáže má hrúbku 220 mm a pôdorysne je zakrivená.

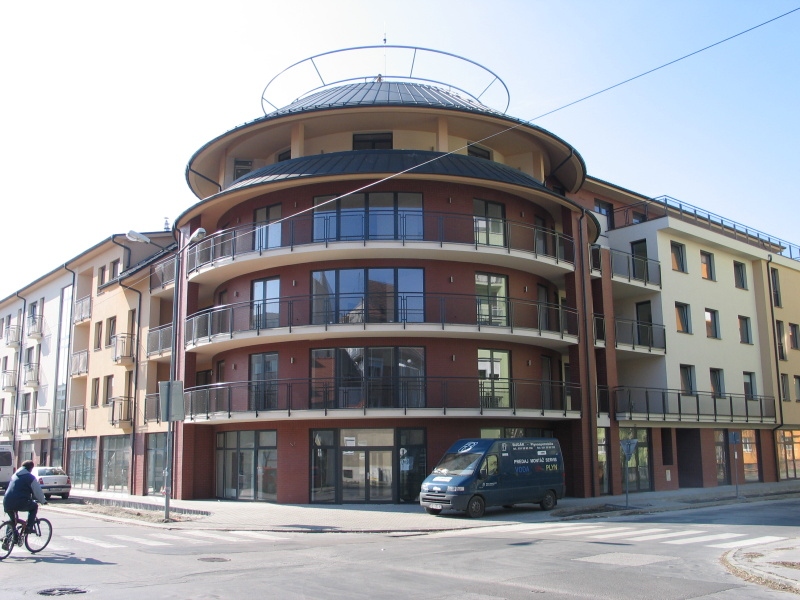

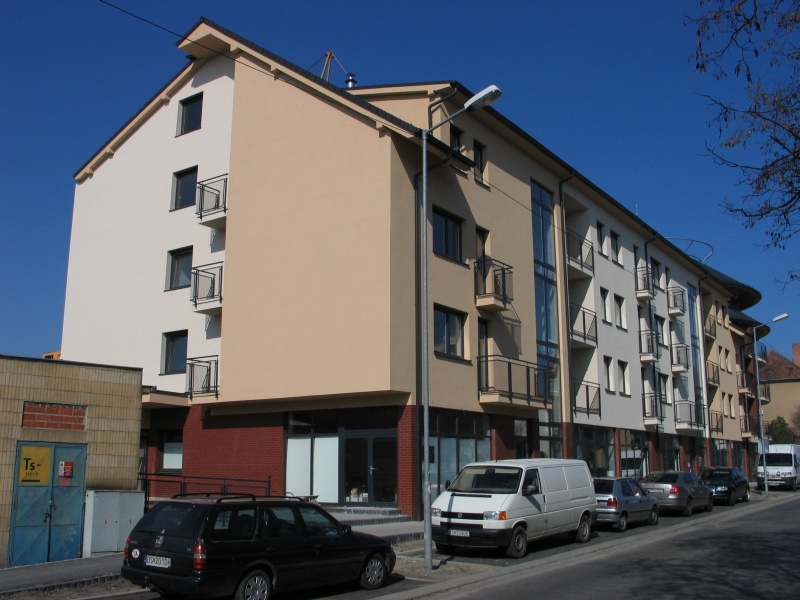

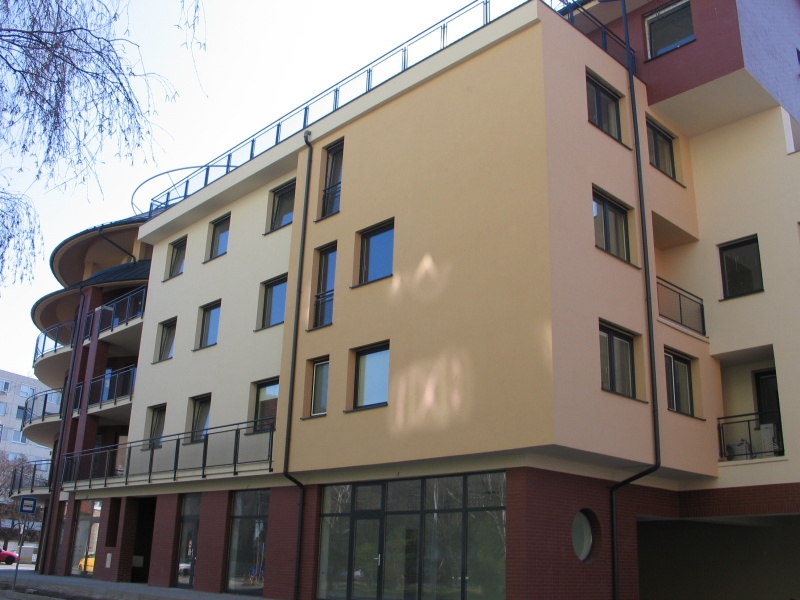

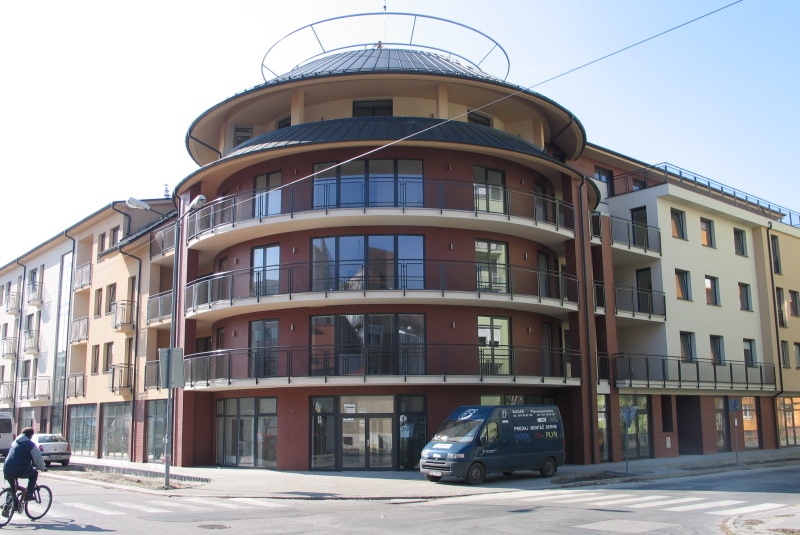

Prekrytie objektu tvorí sedlová strecha, na jednej strane ukončená ustúpenou valbou. Nárožie je o podlažie vyvýšené a ukončené pôdorysne kruhovou strieškou s plytkým sklonom.
